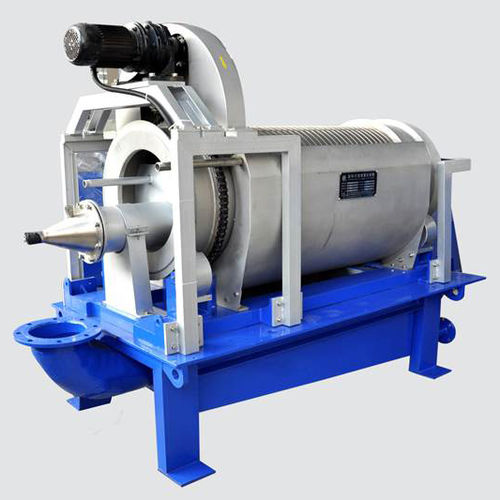

废水过滤器 XGF-Ⅰ

工业食品工业化学应用

概述 细格栅过滤机是我公司从国情出发，结合不同行业、企业污水、废水的实际情况，参考吸收国外先进技术，研制、开发的一种过滤设备。产品设计合理，使用性能可靠。广泛应用于造 纸、食品、制药、化工、轻工、化纤等行业与市政的废水、污水的处理。 本产品按其适用废水介质的腐蚀性能不同，分别采用碳钢、不锈钢制造 。 本产品按中国环境保护产品认定技术条件 HJ/T250-2006《旋转式细格栅》设计、制造。 核心部件—栅网简介 a）该栅网，采用新形楔型条缝式不锈钢硬栅网，其与通常过滤机中的金属编织丝网或尼龙丝网相比，具有机械强度高，不易变型，不易破裂，使用寿命长等优点；且可用高压水或压缩空气进行反吹以恢复其过滤能力，因此处理量稳定，维护和运行费用低。 b）栅网做成圆筒形，栅缝与圆筒壁平行，栅网的出口成喇叭状，工作时栅网作圆周运动，由于水流在栅条之间被切向偏转，使废(污)水中的固态悬浮物易于被栅 网截留滤出，达到较高的分离效果。 c）栅网的栅缝间隙为0.15～2.5mm(相当于8～100目)，可满足不同种类废水(污)处理的要求。 工作原理 1）该产品为卧式滚筒结构，采用摆线针轮减速机、链条转动（对XGF-Ⅶ、XGS-Ⅶ型号的细格栅过滤机建议采用变频启动）。废(污)水从进料口进入溢流渠，稳流后均布到旋转的栅网内壁上，水流与栅网作相对运动，使滤液从栅缝中排出，滤渣则被截留在栅网内,并在导料板的作用下，从出渣端自动排出。由于废水与栅网的相对运动，提高了过水率和减少滤渣对栅网的附着力，从而提高了过滤和回收效率。 2）反冲洗系统由内、外喷淋管组成，高压水或压缩空气经喷嘴呈扇形高速喷射，疏通栅缝，清除栅网内壁附着的固态物。冲洗压力≥0.3MPa。反冲洗定期操作(自控设定或人工手动)。 3）从栅缝中流出的滤液在防护罩的导向下，汇集到栅网的正下方出水槽中流走。 性能特点 1）操作简单、方便，无需专人值守。 2）过滤效率高：能连续进水、排水、排渣等工作。排渣浓度≥5％。 3）过滤效果好：固态物去除率≥85％，对造纸废水的纤维回收率≥80％。 4）运行成本低，占地面积小，耗能量少。 5）使用寿命长，维护费用低：由于该机的传动部分不直接与废(污)水接触，因此不易被腐蚀；又因栅网使用寿命长，不需经常更換，所以，维修率与维护费用低。
