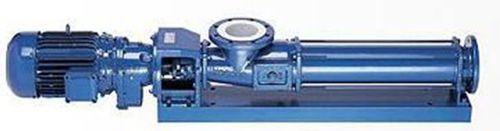

螺杆泵 BN52-6L

废水标准启动固定式

污泥进料泵/加药螺杆泵 污泥进料泵 (1)运行参数和现场环境条件 型号： BN52-6L 单台工作能力(处理流量) 12~60m3/h 扬程 20 m 功率 11KW 转速 78~383rpm 额定流量/转数/频率 42.6m3/h、273rpm、50HZ 泵进出口法兰尺寸 DN 125 PN 16/DN 125 PN 16 品牌西派克（上海）泵业有限公司（2）材质要求 壳体 GG25 铸铁 转子 工具钢AISI D6/1.2436，采用316L几何线型设计 连轴杆 不锈钢420 定子和万向节护套 NBR 丁腈橡胶 轴密封 填料密封 底座槽钢 （3）性能和结构 ①污泥进料泵为容积式单螺杆泵，简称进泥泵。由同一厂家设计、制造并提供的最终产品，整机颜色为RAL5013 标准蓝。 ②进泥泵采用变频器无级调速，通过变频器调速装置可调节流量。 ③泵采用直联型设计，即驱动装置的输出轴和泵的传动轴之间采用插入销联接结构，使得泵驱动部分很容易与泵体分开，便于快速拆卸，缩短维修保养时间。 ④泵的万向节应由一些质硬、耐磨、易更换的部件组成，每个万向节都应有一个联轴杆衬套、两个万向节衬套和一个联轴杆轴销，外加一个轴销保护套固定，万向节的寿命应不低于10,000 小时的保证。 ⑤定子和转子 定子为整体式模压制造，不采用切割及拼接方式制作，定子两端与定子橡胶形成一个整体的端面密封，不采用O 型圈密封型式。定子使用寿命不低于8,000 小时。转子采用6L几何线型设计，其表面必须采用Duktil 热工艺镀层处理，增强转子表面的抗磨强度，表面硬度达到1450 维氏以上。 ⑥距离1m 处测得的单台设备的噪音值≤70dB(A)。 ⑦进泥泵的电机采用齿轮减速电机，适用于380V/3Ph/50Hz 电源，且允许电压的偏差范围为±10％。电机防护等级IP55，绝缘等级为F。泵体直联，即电机的输出轴和泵的传动轴之间应采用插入销联接结构，不使用联轴器。电机采用NORD 或SEW 品牌。
