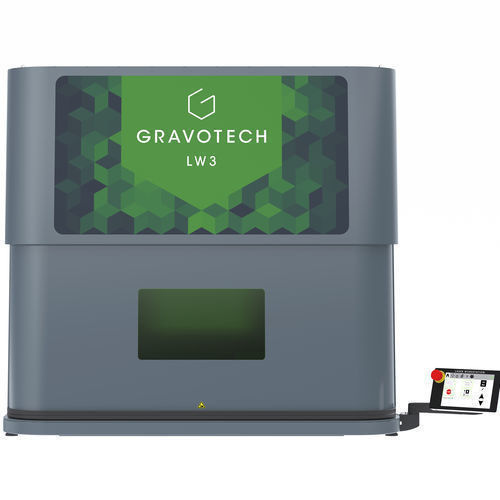

激光打标机 LW3 GREEN

用于纸张木材金属

概述
Gravotech LW3 是一款 Class 1 防护舱的工业激光工作站，适用于大型工件的直接打标。兼容光纤（Fiber）、MOPA、DPSS/Hybrid 与绿光激光，机内可容纳高度约 628 mm 的工件，并具备生产线级的安全与自动化特性，适合高精度工业打标应用。

主要优势

• 大面积打标能力：标准打标区 300 x 300 mm，选配 ZX 桥架可将有效打标区扩展至 875 x 300 mm；内部高度可接受较高零件（约 628 mm）。
• 多激光兼容性：支持 Fiber、MOPA、DPSS/Hybrid 与 Green 激光，可在金属、塑料等多种表面执行 DPM、序列号刻印与多层次刻划。
• 面向生产的设计：集成 7" 触控屏用于本地任务选择，三面自动门带安全传感器，金属定位工作台支持夹具，提供可选滚轮底座便于移动。

亮点

• ZX 桥架选件用于扩展 X 轴行程与有效打标面积。
• 电动 Z 轴（标准行程 295 mm；ZX 配置 575 mm），支持可编程定位。
• 三面自动门：打标开始时关闭，完成后开启；带保护观察窗，在安全条件下可无需防护眼镜进行视觉检查。
• 可选 3D 打标模块以支持倾斜面或斜角工件。
• 支持与排烟/过滤系统的集成以处理加工烟雾与颗粒。

典型应用

• 大型工业零部件的可追溯性与 DPM（汽车、航空、重工等）。
• 永久性标识：序列号、1D/2D（DataMatrix）码、批次标记与徽标。
• 中小批量生产与定制化打标，支持多位置和多层次标刻。

caractéristiques / spécifications techniques

• 型号：LW3
• 品牌：Gravotech
• 激光源：Fiber (1064 nm)、MOPA (1064 nm)、DPSS/Hybrid (1064 nm)、Green (532 nm)
• 典型功率：Fiber 20W/30W/50W；MOPA 30W/60W；DPSS/Hybrid 10W/20W；Green 5W/10W
• 标准打标区：300 x 300 mm（视镜头而定）；选配 ZX 桥架可达 875 x 300 mm
• 镜头示例加工区：F100 65 x 65 mm；F160 110 x 110 mm；F254 175 x 175 mm；F330 205 x 205 mm；F420 300 x 300 mm
• 最大工件尺寸（约 L x W x H）：810 x 720 x 628 mm（受焦距影响）
• Z 轴行程：标准 295 mm（ZX 配置 575 mm）；X 轴行程（ZX）：575 mm
• 打标速度：最高可达 4000 mm/s（依激光头与参数）
• 最大工件承重：约 50 kg（工作台承载，视应用而定）
• 激光安全等级：门关闭时 Class 1；门打开且使用瞄准二极管时 Class 2M
• 机器尺寸（单机 L x W x H）：1213 x 1023 x 1120 mm；带底座/滚轮：1213 x 1023 x 2120 mm
• 机器重量（典型）：Z 轴版本 ≈ 160 kg；ZX 桥版本 ≈ 200 kg
• 额定功耗（典型）：≈ 800 W；额定电压：100–240 V AC
• 接口与软件：以太网 TCP/IP、RS232、USB、端子块 I/O（8 in / 8 out）、兼容 Lasertrace 与 Gravostyle™
• 选件：ZX 桥、3D 模块、排烟/过滤集成、滚轮底座、各类镜头
