气体渗透性测试仪 M9170

孔隙率台式

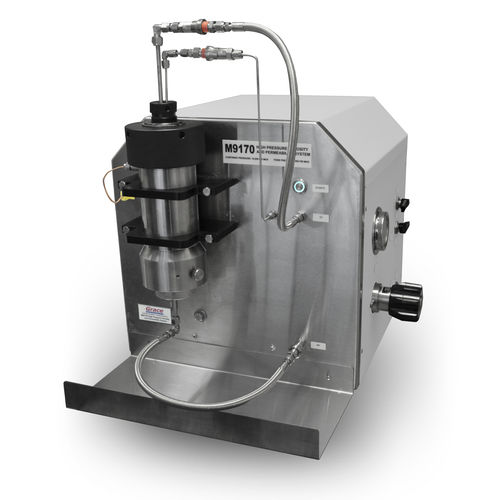

先进的、具有成本效益的渗透率和孔隙度系统 格雷斯仪器公司的M9170高压孔隙度和渗透性系统是一种先进的仪器，可以在高达10,000 psi的约束压力下对高渗透性和低渗透性的塞子大小的岩心样品进行孔隙度和渗透性测试。标准装置与氮气测试介质兼容（氦气可选）。 多功能设备支持孔隙度、低渗透率、高渗透率和克林肯伯格校正渗透率 M9170利用波义耳定律给出的压力与体积关系进行孔隙度测量。材料的孔隙率是已知固体体积中空隙的百分比。有效孔隙率是指该空间相互连接的百分比，能够包含石油或天然气。为了测量有效孔隙率，在参考单元中对已知体积的气体进行加压。当阀门被打开时，气体膨胀到岩心支架中，新的压力被测量。由于根据波义耳定律，压力与体积成反比，因此可以找到g值的体积、孔隙率和岩心的颗粒体积。 M9170通过使用非稳态脉冲衰减法和稳态流动法测量低和高岩心气体渗透率。当M9170使用非稳态脉冲衰减法时，测量的是低渗透率岩心的气体渗透率。一个已知的大气体积的气体被加压并被困在参考池中，出口阀门保持关闭。当阀门打开时，由于压力差的存在，气体将流经岩心支架。
