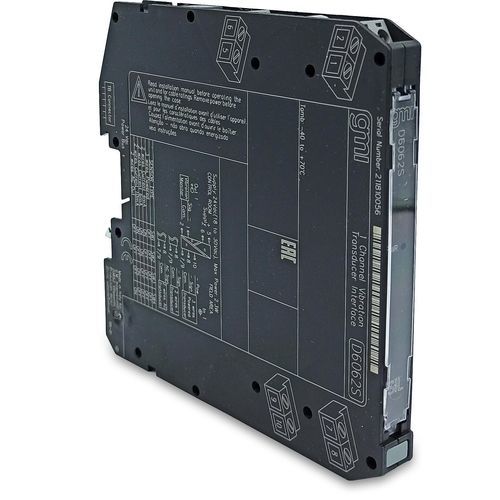

DIN导轨换能器 D6062S

SIL 2模拟

SIL2 振动传感器接口振动传感器接口 D6062S 是一款高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 2 等级的应用。它为振动传感器、加速度计或 2-3 线传感器提供完全浮动的直流电源，并在完全隔离的电路中重复传感器输入电压，以驱动用于旋转机械控制和监督的振动监测器或分析仪。SIL 2 / SC 30 至 -20 V 输入/输出信号宽带信号传输输入和输出短路保护可通过 DIP 开关进行现场编程高精度三端口隔离，输入/输出/电源技术规格：电源：电压：标称 24 Vdc（18 至 30 Vdc），反极性保护。电流消耗：典型值为 90 mA @ 24 Vdc，带 20 mA 传感器消耗和 2 mA 输出负载。功率消耗：典型值为 2.0 W @ 24 Vdc，带 20 mA 传感器消耗和 2 mA 输出负载：3 线传感器供电电压：-22 V 以上 @ 0 mA 供电，-17 V 以上 @ 15 mA 供电（限流 @ ≈ 23 mA）。2 线传感器供电电压：-17 V 以上，恒流供电。2 线传感器供电电流：可通过内部 DIP 开关选择 @ 4 mA、6 mA 或 10 mA：响应时间：≤ 10 µs（10 至 90 % 阶跃变化）：频率响应：直流至 20 kHz，最大 1 dB。性能：参考条件：校准精度：≤ ± 0.1 % FSR线性精度：≤ ± 0.05 % FSR温度影响：零点/跨度上 1 °C 变化时≤ ± 0.005 %隔离：测试电压：输入/输出 1.5 kV；输入/电源 1.5 kV；输出/电源 500 V环境条件：工作温度：-40 至 +70 °C存储温度：-45 至 +80 °C安装：类型：DIN 导轨 35 毫米，带或不带电源总线，或安装在定制终端板上。重量：约 125 克。连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
