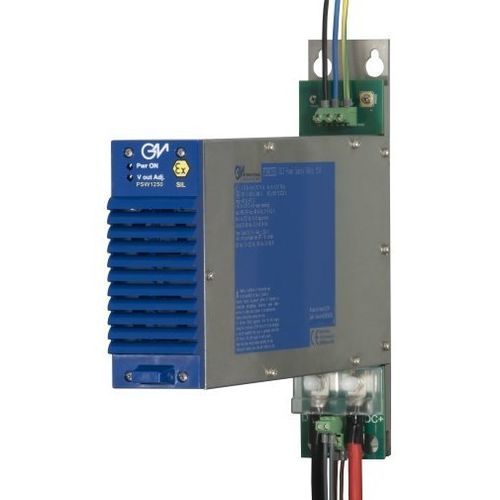

壁挂安装电源 PSW1250

AC/DC调节可调节

PSW1250 型电源是 AISI 304 不锈钢设备。该电源提供 24 伏直流、50 安输出。PSW1250 电源可并联使用，其负载分担电路可将电流负载平均分配给每个电源，以提高可靠性并减少内部功率损耗。电源可接受额定电压范围为 110 至 240 Vac (±10%) 的交流电源。根据 IEC 61508:2010 标准，NE 负载的 SIL 3 级，可使用单个 PSW1250 模块或冗余配置中的多个 PSW1250 模块（更多信息请参见 ISM0220）。根据 IEC 61508:2010，使用单个 PSW1250 模块的 ND 负载 SIL 1（更多信息，请参见 ISM0220）。根据 IEC 61508:2010，使用多个 PSW1250 模块冗余配置的 ND 负载 SIL 2（更多信息，请参见 ISM0220）。系统能力 SIL 3.功率因数校正.安装在 2 区/2 分区危险场所.电磁兼容性符合 EN61000-6-2、EN61000-6-4.ATEX、IECEx、UL & C-UL、TÜV 认证.TÜV 功能安全认证.经过海事应用测试.PSW1250 模块的 24 Vdc、50 A 高稳压输出.欠压和过压报警监控.3 个过压冗余保护.通过使用 Mosfet 有源理想二极管取代肖特基二极管，降低了功率损耗（并联/冗余配置）。89% 的效率 @230 Vac 输入和 24 Vdc 输出及满载。风扇速度控制取决于环境温度和输出功率。高负载保险丝断开能力，无需中断操作： 0.功率因数校正（交流输入）：98 typ.@230Vac, 0.995 typ.@115Vac, 满载.效率 @24Vdc 输出（满载）：优于 89% @ 230 Vac 和 86% @ 115 Vac.最大内部功率耗散 @24Vdc 输出（满载）：150 W @ 230 Vac; 195 W @ 115 Vac：交流输入电流（正弦满载）@24Vdc 输出： 14.交流输入连接：适用于 4 mm² 导线的螺丝接线端子。输入到输出隔离：2500 Vrms（常规测试）：输入到地线隔离：1500 Vrms（常规测试）：输出或接地至故障触点隔离：500 Vrms（例行测试）：输出电压：24 伏直流（可在 21 至 28 伏直流之间调节）： 0.稳定度：线电压变化 20% 时为 0.01%。纹波：≤ 250 mVpp。输出电流：标称 50 A（@24 Vdc 输出）。输出功率：标称最高 1300 W（@28Vdc 输出）输出上升时间：2.5 s动态响应：输出连接：输出连接：M6 螺丝端子，安装在适用于接线片的铜条上（孔径至少为 6.5 毫米），导线直径为 16 毫米²：过压保护：输出限制为 30 Vdc，外加两个冗余撬棍，用于 30 Vdc 时的过压保护。输出良好：19.5 V ≤ Vout ≤ 29.5 VS 信号：无电压 SPST 常通继电器（触点闭合），过压/欠压条件下断电（触点断开）。触点额定值：2 A 50 Vac 100 VA，2 A 24 Vdc 48 W（电阻负载）信号连接：适用于 2.5 mm² 导线的螺钉接线端子。工作温度限制：-40 至 +70°C，50°C 以上按 65-70% 负载线性降额。相对湿度限制：95%，最高 55°C。运输、储存温度限制：-45 至 +85°C。最大海拔高度：2000 m a.s.l：重量：约 3.5 千克.位置：安装在安全区域/非危险场所或 2 区，IIC T4 组或 I 类 2 分区 A、B、C、D 组 T4 中.防护等级：IP 20，开放式：防护等级：IP 20，开放式：宽度：60.70 毫米，深度：362.53 毫米，高度：261 毫米。
