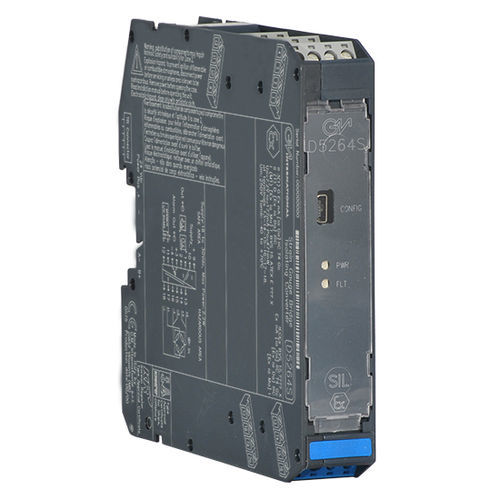

数码力传感器发送器 D5264S

称重传感器/应变计电桥转换器 D5264 模块适用于高风险行业安全相关系统中需要 SIL 2 级的应用。该装置充当安全区域中的 PLC/DCS 与危险区域中的称重传感器（或一组称重传感器）之间安装的电隔离接口。最多可并联四个 350 Ω 称重传感器，或五个 450 Ω 称重传感器，或十个 1000 Ω 称重传感器。它为位于危险区域的称重传感器提供具有遥感功能的完全浮动电源电压，并将来自称重传感器的 mV 信号转换为 0/4-20 mA，提供电流源和灌电流功能。该模块还提供PhotoMOS报警输出。还提供 Modbus 输出，以便使用数字通信连接 PLC/DCS。SIL 2 / SC 3来自区域 0 的输入安装在2区应变电桥隔离转换器最多并联四个 350 Ω 称重传感器0/4-20 mA 灌电流/拉电流输出用于监控和配置的 Modbus RTU RS-485现场自动校准完全可编程的操作参数高精度、μP 控制的 A/D 转换器三端口隔离，输入/输出/电源技术规格：电源： 24 Vdc 标称（18 至 30 Vdc），反极性保护。电流消耗： 90 mA @ 24 Vdc，连接四个 350 Ω 称重传感器，典型输出为 20 mA。功耗： 连接四个 2.1 Ω 称重传感器和 24 mA 输出（典型值）时，350 Vdc 时为 20 W。输入类型： 最多四个 350 Ω、五个 450 Ω、十个 1000 Ω 称重传感器（并联）。积分时间： 100 毫秒（慢）或 12.5 毫秒（快）。电桥供电电压： 标称电压 4.0 Vdc。电桥输出信号： 1 至 4 mV/V。输出类型： 0/4 至 20 mA，最大值400 Ω 负载，电流限制@ 24 mA。响应时间： ≤ 20 ms（10 至 90 % 步长）。报警输出： 无电压 SPST photoMOS：100 mA，60 Vdc（≤ 1 V 压降）。Modbus接口： Modbus RTU RS-485 高达 115.2 kbps，用于监控/配置/控制。输入性能： 校准精度 ≤ ± 0.05% FSR，线性精度 ≤ ± 0.02% FSR，温度影响 0.002 °C 变化时≤ ± 1 % FSR。输出性能： 校准精度 ≤±0.05%满量程，线性精度 ≤±0.05%满量程，温度影响 0.01 °C 变化时，零位/量程时 ≤ ± 1 % FS。隔离度： IS 输入/输出 2.5 kV； IS 输入/Modbus 输出 2.5 kV； IS 输入/电源 2.5 kV；输出/电源 500 V； Modbus 输出/电源 500 V；输出/Modbus 输出 500 V；输出/报警输出 500 V；报警输出/Modbus 输出 500 V；电源/警报输出 500 V。环境条件： 工作温度 –40 至 +70 °C，储存温度 –45 至 +80 °C。安全参数： 端子 7.2-177-471-13-14-15 处 Uo = 16 V，Io = 17 mA，Po = 18 mW。 Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70°C。安装： DIN-Rail 35 mm，带或不带电源总线或自定义端子板。重量： 约 160 克。连接： 通过极化插入式断开螺钉接线端子，可容纳最大 2.5 mm² (13 AWG) 的端子。尺寸： 宽度 22.5 毫米，深度 123 毫米，高度 120 毫米。通道数： 1状态： ACTIVE
