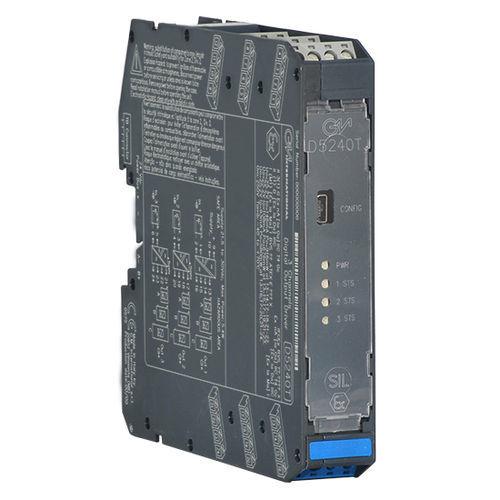

信号隔离器 D5240T

电流功率数字输出式

I.S. SIL2 总线供电数字输出驱动器总线供电数字输出隔离器 D5240 模块适用于高风险行业安全相关系统中要求 SIL 2 等级的应用。它可以驱动电磁阀、视觉或听觉警报器以提醒工厂操作员，或从位于安全区的控制信号驱动危险区的其他过程控制设备。它们还可用作开关电源，为测量或过程控制设备供电。每个通道都有三个基本输出电路可供选择，并具有不同的安全参数，可与市场上的大多数设备连接。SIL 2 / SC 3输出至0区安装在2区总线供电，用于近地负载输出短路保护Modbus RTU RS-485，用于监控和配置完全可编程的操作参数三端口隔离，输入/输出/供电高密度，每个单元三个通道状态：活动通道：电流消耗 175 mA @ 24 Vdc，输出 35 mA（所有三个输出均激活），典型值。功率耗散 2.7 W @ 24 Vdc，输出 35 mA C（所有三个输出均激活），典型值。输入类型逻辑电平反极性保护。电压范围 0 V ≤ OFF ≤ 5 V，18 V ≤ ON ≤ 30 V。电流消耗 13.45 mA @ 24 Vdc，典型值。输出示意图请参阅《使用手册》。短路电流≥ 35 mA/通道。隔离测试电压I.S. Out/In 1.5 kV；I.S. Out/Supply 1.5 kV；Out/Modbus 1.5 kV；In/Supply 500 V；In/In 500 V；In/Modbus 500 V。环境条件工作温度-40 至 +70 °C.储存温度-45 至 +80 °C.安全说明设备相关仪器和无火花电气设备.安全参数Uo = 25.2 V，Io = 146 mA，Po = 916 mW，位于端子 13-14、17-18、21-22。Uo = 25.2 V，Io = 108 mA，Po = 676 mW，位于端子 13-15、17-19、21-23。Uo = 25.2 V，Io = 93 mA，Po = 580 mW，位于端子 13-16、17-20、21-24。更多详情，请参阅《使用手册》。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C。重量约 175 克。连接采用极化插入式断开螺丝接线端子，最多可连接 2.5 mm² (13 AWG)：3 电源标称 24 伏直流（21.5 至 30 伏直流），反极性保护电流消耗：典型值：175 mA @ 24 Vdc，35 mA 输出（所有三个输出均为激活状态）典型值：2.7 W @ 24 Vdc，35 mA 输出 C（所有三个输出均为激活状态）典型值：输入：逻辑电平反向极性保护逻辑电平反极性保护电压范围：0 V ≤ OFF ≤ 5 V，18 V ≤ ON ≤ 30 V短路电流：≥ 35 mA/通道响应时间：≤ 15 msModbus RTU RS-485，最高 115.2 kbps，用于监控/配置/控制隔离：隔离：I.S. Out/In 1.5 kV；I.S. Out/Supply 1.5 kV；Out/Modbus 1.5 kV；In/Supply 500 V；In/In 500 V；In/Modbus 500 V工作温度：-40 至 +70 °C存储温度：-45 至 +80 °CDIN-Rail 35 mm安装重量：约 175 g尺寸：宽 22.5 mm、深 18 mm、高 16 mm、高 15 mm：宽度：22.5 毫米，深度：123 毫米，高度：120 毫米
