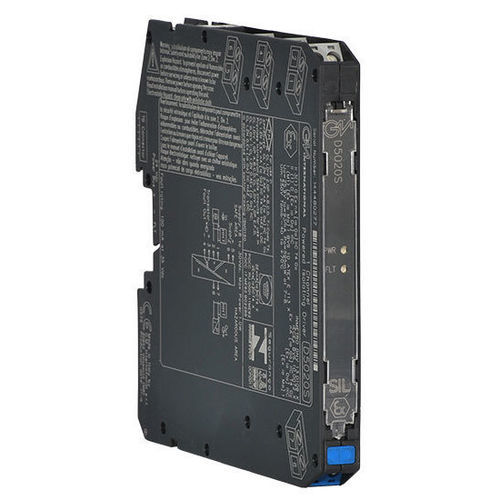

模拟信号调节器 D5020S

4-20 mA绝缘DIN导轨

隔离驱动器 D5020 模块是一种高完整性模拟输出接口，适用于高风险行业安全相关系统中要求 SIL 2 级的应用。它可将 4-20 mA 信号从安全区域的控制器隔离并传输到危险区域的负载。它的输出容量大，输入端子上的压降小。电路允许双向通信信号，适用于 HART® 智能定位器。SIL 2 / SC 3输出至0区/1区安装在2区/1区24-20 mA输入、输出信号HART®兼容线路和负载短路/开路检测现场故障直接镜像到 PLC AO，并通过打开故障输出进行报告：电压：标称 24 伏直流（18 至 30 伏直流），反极性保护。电流消耗：典型值：35 mA @ 24 Vdc，在 500 Ω 负载上输出 20 mA。功率耗散： 0.典型值：65 W @ 24 Vdc，500 Ω 负载上 20 mA 输出：输入：类型4 至 20 mA，压降 ≤ 2.5 V，正常工作时受极性反接保护，检测到故障时阻抗≥ 5 kΩ（10 至 30 Vdc 时下沉电流≈ 2 mA）：输出：类型输出：类型：4 至 20 mA，最大导通输出：类型：4 至 20 mA，最大 700 Ω 负载。响应时间：25 ms（0 至 100 % 阶跃变化）：故障：现场设备和线路开路或短路检测；可通过拨码开关禁用短路检测。短路输出：负载电阻 < 50 Ω 或 < 100 Ω，可通过拨码开关选择（≈ 2 mA 强制检测故障）。开路输出：负载电阻 > (21 V / 回路电流) -300 Ω（例如，如果回路电流 = 20 mA：负载电阻 > (21 V / 20 mA) -300 Ω = 750 Ω）。故障信号：无电压 NE SPST 光耦合集电极开路晶体管（故障时输出断电）。集电极开路/漏极额定值：100 mA @ 35 Vdc（压降 ≤ 1.5 V）。漏电流： ≤ 50 μA @ 35 Vdc。响应时间：≤ 30 ms：参考性能：参考条件：24 V 电源，250 Ω 负载，23 ± 1 °C 环境温度。校准精度：≤ ± 0.1 % FSR。线性精度：≤ ± 0.1 % FSR。温度影响：零点/跨度上 1 °C 变化时，≤ ± 0.01 % FSR：测试电压：I.S. Out/In 2.5 kV；I.S. Out/Supply 2.5 kV；I.S. Out/Fault 2.5 kV；I.S. Out/I.S. Out 500 V；In/Supply 500 V；In/In 500 V；Fault/In 500 V；Fault/Supply 500 V；Fault/Fault 500 V：工作温度：-40 至 +70 °C。存储温度：-45 至 +80 °C：设备：相关设备和无火花电气设备。安全参数：Uo = 25.9 V，Io = 93 mA，Po = 595 mW（端子 7-8、9-10）。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C：安装：类型：DIN 导轨 35 毫米，可带或不带电源总线，或安装在定制 Term.重量：约 130 克。重量：约 130 克。连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子。尺寸宽度：12.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
