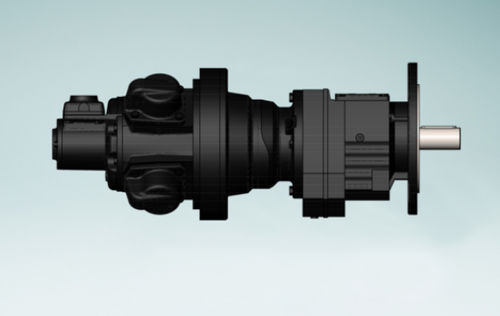

径向活塞气动马达 RM510 series

重型应用用于液压泵用于物料搬运

产品概述
GLOBE RM510 径向活塞气动马达可与同轴齿轮箱结合，以实现更低的输出转速和更高的输出扭矩。多种减速比可实现与应用需求的精准匹配。根据所需转速、扭矩和安装方式，选择最合适的电机与齿轮箱组合。

适用场景

• 需要低速大扭矩的工业驱动（绞车、破碎机、输送机）
• 重载旋转机械与高扭矩作业
• 优先或必须使用气动动力的工况

选型与安装
选型依据为所需输出转速、扭矩及安装方式。提供10种减速比（RM510 1 至 RM510 10），均为同轴结构，便于集成到现有传动系统中。

技术要点

• 额定最大功率：19.40 HP（14.20 kW），各款一致
• 可用减速比：4.91 至 95.24
• 起动扭矩范围：795 至 15,071 Nm
• 最大扭矩范围：11,300 至 120,000 Nm
• 最高转速范围：224 至 12 RPM
• 重量范围：根据型号为 355 至 855 kg

型号（概要）

• RM510 1 — 比例 4.91 — 起动扭矩 795 Nm — 最高转速 224 RPM — 最大扭矩 11,300 Nm — 重量 355 kg
• RM510 2 — 比例 15.65 — 起动扭矩 2,530 Nm — 最高转速 70 RPM — 最大扭矩 15,400 Nm — 重量 355 kg
• RM510 3 — 比例 19.04 — 起动扭矩 3,078 Nm — 最高转速 58 RPM — 最大扭矩 43,000 Nm — 重量 395 kg
• RM510 4 — 比例 26.04 — 起动扭矩 4,121 Nm — 最高转速 42 RPM — 最大扭矩 43,000 Nm — 重量 395 kg
• RM510 5 — 比例 31.91 — 起动扭矩 5,208 Nm — 最高转速 33 RPM — 最大扭矩 53,400 Nm — 重量 405 kg
• RM510 6 — 比例 37.65 — 起动扭矩 5,958 Nm — 最高转速 29 RPM — 最大扭矩 53,400 Nm — 重量 405 kg
• RM510 7 — 比例 40.29 — 起动扭矩 6,375 Nm — 最高转速 27 RPM — 最大扭矩 62,700 Nm — 重量 575 kg
• RM510 8 — 比例 52.87 — 起动扭矩 8,366 Nm — 最高转速 21 RPM — 最大扭矩 62,700 Nm — 重量 575 kg
• RM510 9 — 比例 58.65 — 起动扭矩 9,281 Nm — 最高转速 19 RPM — 最大扭矩 120,000 Nm — 重量 855 kg
• RM510 10 — 比例 95.24 — 起动扭矩 15,071 Nm — 最高转速 12 RPM — 最大扭矩 120,000 Nm — 重量 855 kg

订购与资料
有关详细数据表、安装图纸及选择合适 RM510 型号的支持，请联系 GLOBE。
