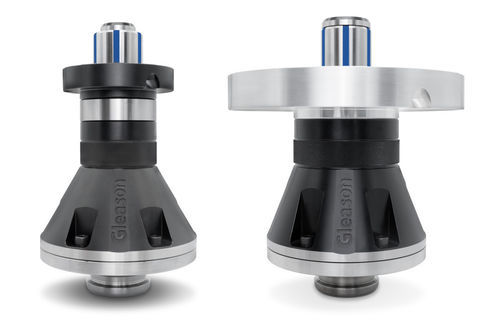

模块化立柱夹具 Quik-Flex®Plus

夹具

概述
Gleason 的模块化夹具系统由标准化模块构成，旨在将加工精度与配置灵活性结合。系统支持内孔（ID）夹持、外圆（OD）夹持和顶尖夹持（between-centers），并可按需配置 Quik-Flex®Plus 快换接口或无快换接口。各模块可根据工件几何形状、干涉轮廓及加工工艺进行选配。

ID 夹持
ID 模块化方案适用于内径 20–120 mm 的工件。可按工件特征与干涉限制选配单独模块（芯轴、适配件、定位元件）。ID 夹持提供标准型和 Quik-Flex®Plus 快换型两种实现方式。

快换式 ID 夹持
Quik-Flex®Plus 快换接口能够在保持高重复定位精度的同时实现夹具的快速更换，适用于小批量/中批量生产及频繁换型场景以降低停机时间。

OD 夹持
针对轴类工件，提供 7 种模块化规格的涨套卡盘，覆盖外径 3–120 mm。涨套卡盘具有轴向下拉（axial pull-down）锁紧效果，可与通用换装装置配套使用，并可选配多种轴向工件挡块以实现精确的轴向定位。

顶尖夹持（between-centers）
当无法采用 ID 或 OD 夹持时，可采用顶尖夹持方案。标准模块化产品线的精密顶尖可适配最大直径 180 mm；更大或特殊规格可按需定制。针对长轴或高扭矩应用亦有对应方案。

适用性与定制
凭借在齿轮制造与夹具技术领域的长期经验，Gleason 可根据客户规格配置模块化夹具系统。模块化设计便于机床接口适配，既适用于齿轮加工，也可用于各类非齿轮工件，并兼容多品牌机床。

产品变体 / 模块

• ID 夹持模块（20–120 mm）
• Quik-Flex®Plus 快换 ID 模块
• OD 涨套卡盘（7 种模块化规格，3–120 mm）
• 顶尖精密模块（顶持直径可达 180 mm）
• 通用换装 / 快换接口模块与适配件

多媒体

• QFS Quick Flex System - Modular Workholding for ID Clamping
• QFS Quick Flex System - Modular Workholding for OD Clamping

特性 / 规格

• 基于标准化组件的模块化架构，便于配置与保证重复精度
• ID 夹持适用范围：20–120 mm
• OD 夹持适用范围：3–120 mm（7 种模块化规格）
• 涨套卡盘具轴向下拉锁紧功能
• 顶尖顶持：标准精密顶尖适配最大直径 180 mm；其他规格可定制
• 可选 Quik-Flex®Plus 快换配置，实现快速换型同时保持定位精度
• 支持 ID、OD 与顶尖夹持；模块可按工件轮廓与工艺选配
• 兼容多品牌机床；可提供机床接口适配件
