一般说明

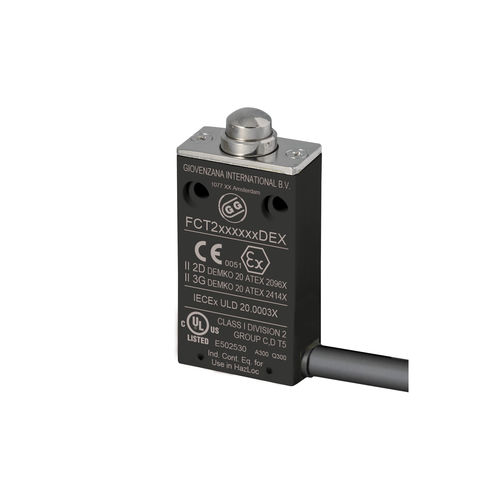

FCT-EX限位开关系列是一系列带有不可分离电缆的热塑预接线限位开关。该电缆可以是横向或垂直进入的。
该限位开关设计有以下两种不同类型的内微动开关。
- 接触元件直接作用(或慢速中断-X11型)
手动或自动控制电路中的触头,其运动速度取决于执行器的运动速度。
- 单独行动的触头元件(或扣动式-Z11型)。
用于手动或自动控制电路的装置的接触元件,其接触的运动速度几乎与执行机构的运动速度无关。通常被称为 "快速触发",这些元件的电气行为意味着,即使在执行器的缓慢运动中,接触也是快速的。这些接触元件的位置并不与驱动器的释放(差动行程)相一致。
两种微动开关都有NO触点和NC触点,电缆由4根线组成。
- 蓝色/棕色为无触点
- 黑色/黑色为NC触点
---
