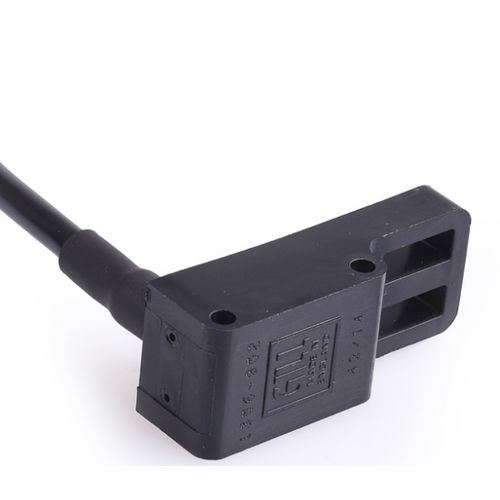

线性位置传感器 1356

旋转非接触式电感

双输出位置传感器是一种独特的非接触式传感器，可以准确和可重复地测量金属激活器的线性或旋转位置。传感器的输出特性由激活器的形状和材料决定，激活器在两个传感器腔内移动并产生相对于其位置的信号。 使用Gill的电感技术，该位置传感器轻巧、紧凑、耐用，提供多种安装和布线选择，提供简单的集成和安装。 双腔体位置传感器的模拟输出在2.5伏左右对称变化--在没有激活器存在的情况下的输出水平。这个2.5V的电压被称为 "输出参考电压"，与这个参考电平的变化性质和程度取决于激活器的设计和材料。作为标准，这种位移传感器适合在传感孔处进行30至50毫米的总运动，以获得具有良好线性响应的满量程输出。 两个传感孔有相反的作用。将一个激活器引入正孔，使电平从2.5V上升，而进入负孔则从2.5V下降。这种安排是非常灵活的，允许有一系列的响应特性，以适应许多应用。在需要时可以获得良好的线性，也可以产生各种类型的非线性行为。对于线性行为，激活器臂通常是锥形的和对称的。 在正常的公差下，单位与单位之间的可重复性是高度一致的。
