存储服务器 B683-Z80-AAS1

网络计算刀片

概述

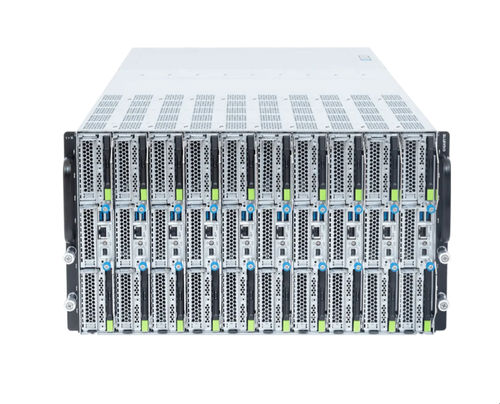

GIGABYTE B683-Z80-AAS1 是一款面向高密度企业部署的 6U 10 节点前置访问刀片服务器。该平台为 AMD EPYC™ 9005（SP5）优化，并可通过 OEM 启用/BIOS 更新与 AMD EPYC™ 9004 系列兼容，支持双处理器节点和高性能 NVMe 存储，适用于 HPC、私有/混合云及网络场景。

平台 / 处理器要点

• 支持第5代 AMD EPYC™ 9005 系列处理器（SP5 插槽）和 AMD EPYC™ 9004 系列，视情况需 OEM 启用及 BIOS 更新。
• SP5 平台增强：3nm 工艺、单颗 CPU 最多 192 核、最高 512 MB L3 缓存，支持 CXL 2.0 实现计算解耦。

主要特性

• 6U 10 节点前置访问机箱，提供高机架密度的计算能力。
• 每节点双路 AMD EPYC™ 9005/9004 处理器（双路节点，TDP 可达 500W）。
• 每节点 24 个 DIMM 插槽（每颗处理器 12 通道 DDR5 RDIMM）— EPYC™ 9005：最高 DDR5-6400；EPYC™ 9004：最高 DDR5-4800。
• 每节点 2 个 E3.S Gen5 NVMe 前置热插拔位。
• 每节点 2 个低矮型 PCIe Gen5 x16 插槽（riser x2：CPU_0 提供一个 x16，CPU_1 提供一个 x16）。
• 10 个 3200W 80 PLUS Titanium 冗余电源（系统需 C19 电源线，电源线不含）。
• 集成管理：ASPEED AST2600（集成视频）、机箱管理 LAN（CMC）并在每节点前置提供 MLAN；支持双向环或星形拓扑并自动 IP 检测，实现弹性集群管理。
• 能效特性：自动风扇速度控制和冷冗余，可在低负载时提升 PSU 效率。

适用场景
适用于需要最大计算密度、大内存带宽和低延迟 NVMe I/O 的 HPC 集群、网络设备和私有/混合云服务器场景。该平台适配对核心数、内存吞吐和 NVMe 存储有高需求的工作负载。

订购
订购号（裸机）：6NB683Z80DR000ACS1*

技术规格

• 尺寸（WxHxD, mm）： 447 x 262.3 x 900（6U 10 节点 前置访问）
• 主板： MZ83-HD3
• CPU： AMD EPYC™ 9005 系列与 AMD EPYC™ 9004 系列；每节点双处理器（TDP 可达 500W）。如仅安装单颗 CPU，部分 PCIe 或内存功能可能不可用。
• 插槽： 20 x LGA 6096 · Socket SP5
• 芯片组： System on Chip
• 内存： 每节点 24 个 DIMM 插槽 · 支持 DDR5 RDIMM · 每处理器 12 通道 · EPYC™ 9005：最高 6400 MT/s；EPYC™ 9004：最高 4800 MT/s
• LAN： 前置：每节点 1 x 10/100/1000 Mbps 管理 LAN · 后部（MLAN 板）：2 x CMC 端口。注意：使用环形拓扑时需在交换机上启用 STP。
• 视频： 集成 ASPEED® AST2600 · 每节点 1 x Mini-DP
• 存储： 前置热插拔：每节点 2 x E3.S Gen5 NVMe（由 CPU_0 连接）
• PCIe 扩展： Riser card x2：每节点 1 x LP x16 (Gen5 x16) 来自 CPU_0；每节点 1 x LP x16 (Gen5 x16) 来自 CPU_1
• 前端 I/O（每节点）： 2 x USB 3.2 Gen1 (Type-A)；1 x Mini-DP；1 x MLAN；1 x 电源键含 LED；系统状态 LED；ID LED
• 后端 I/O（MLAN 板）： 2 x CMC 端口；1 x CMC 状态 LED
• 安全模块： 每节点 1 x TPM 接口（SPI）· 可选 TPM2.0 套件：CTM012
• 电源： 10 x 3200W 80 PLUS Titanium 冗余电源。AC 输入：100-127V~/16A；200-220V~/16A；220-240V~/16A。DC 输入（仅中国）：240Vdc/16A。系统电源需 C19 电源线（不含）。
• 系统风扇： 10 x 80 x 80 x 80 mm
• 工作特性： 工作温度：10°C 至 25°C · 工作湿度：8% 至 80% 非凝结 · 非工作温度：-40°C 至 60°C · 非工作湿度：20% 至 95% 非凝结
• 重量： 净重 37 kg · 毛重 39 kg
• 包装尺寸： 1300 x 800 x 533 mm
• 包装内容： 1 x B683-Z80-AAS1 · 20 x CPU 散热片 · 1 x Mini-DP 转 D-Sub 缆线 · 1 x L 型导轨套件
• 部件编号： 裸机: 6NB683Z80DR000ACS1*
