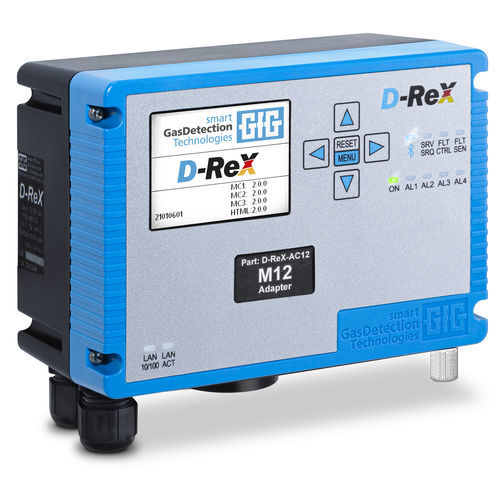

检测气体监控装置 D-ReX

用于加工过程监督工业用途用于生产线

概述
D-ReX是一款独立式气体检测器，针对半导体行业以及需要监测有毒、腐蚀性或可燃气体的其他工业应用而设计。可提供点位使用（PoU）扩散型、安装点（PoI）远程传感（传感器电缆最长1200 m）以及采样点（PoS）带集成泵的采样型（管路最长30 m）。对于需要热解的气体，可选配Py-ReX热解模块。

先进的气体监测
D-ReX支持以太网供电（PoE）实现电力与通信合一，并可选配LonWorks集成。2.4in彩色TFT显示屏以明文显示气体浓度、阈值、故障和报警，便于操作者读取。

智能传感器与简化维护
可选电化学、催化和红外传感器，用于监测30多种有毒、腐蚀性和可燃气体及氧气。传感器以预配置、可快速更换的插卡形式提供。Bluetooth连接的服务应用简化调试、维护与故障诊断。

提升安全性的选项
D-ReX可配备最多五个内部继电器（每个为可自由编程的转换触点）。支持继电器扩展模块（例如16继电器模块），并提供适用于DIN导轨或墙面安装的不同控制/继电器模块。

主要特性一览

• 工作模式：PoU（扩散）、PoI（外置传感器，最长1200 m）、PoS（集成泵，采样管路最长30 m）
• 配置：PoE、Bluetooth、2.4in彩色显示、11个状态LED、DIN导轨（TS35）安装外壳
• 通信：PoE以太网接口 10/100 Mbit/s；可选模拟 4-20 mA；RS-485（Modbus）

可选项

• 防护等级可选 IP30–IP64（视型号而定）
• 线路完整性监测（仅PoS）
• 管道内监测法兰鞍（仅PoI）
• LonWorks集成
• 最多5个内部继电器；继电器扩展模块（例如16继电器）
• D-ReX热解器Py-ReX（仅PoS）用于高毒性或电化学不活泼的气体

可测气体（部分）
AsH3 — 砷烷
B2H6 — 二硼烷
Br2 — 溴
Cl2 — 氯气
ClF3 — 三氟化氯
ClO2 — 二氧化氯
CO — 一氧化碳
CO2 — 二氧化碳
COCl2 — 光气（Phosgene）
ETO — 环氧乙烷
F2 — 氟
GeH4 — 锗烷（锗氢化物）
H2 — 氢气
H2S — 硫化氢
HBr — 溴化氢
HCl — 氯化氢
HCN — 氰化氢
HF — 氟化氢
HMDS — 六甲基二硅胺
N2H4 — 联氨（Hydrazine）
N2O — 一氧化二氮
NH3 — 氨
NO — 一氧化氮
NO2 — 二氧化氮
O2 — 氧气
O3 — 臭氧
PH3 — 磷化氢
SeH2 — 硒化氢
SiH4 — 硅烷
SO2 — 二氧化硫
TEOS — 四乙氧基硅烷（Tetraethyl orthosilicate）
TMB — 三甲基硼酸酯（Trimethyl borate）
LEL — 可燃气体和蒸汽
C4F6* — 六氟丁二烯
C5F8* — 八氟环戊烯
CH3F* — 氟甲烷（甲基氟）
NF3* — 三氟化氮
SF6* — 六氟化硫
更多气体可按需提供。标注 * 的气体需配备 Py-ReX 热解模块。

下载
D-ReX 系列及 Py-ReX 产品手册（PDF）。

技术规格

• 工作模式：PoU、PoI（远端传感器最长1200 m）、PoS（集成泵，管路最长30 m）
• 传感器技术：电化学、催化、红外；支持30多种气体及氧气；预配置传感器卡带
• 显示：2.4in 彩色 TFT，明文显示；可选语言（英文、德文及最多4种其他语言）
• 指示：11个状态LED
• 接口：PoE以太网（10/100 Mbit/s）；可选4-20 mA；RS-485（Modbus）
• 电源：以太网供电（PoE）或视型号而定的其他电源选项
• 通信：Bluetooth 与服务应用连接
• 继电器输出：最多5个内部继电器；可通过继电器模块扩展
• 外壳：DIN导轨（TS35）安装版本；防护等级 IP30–IP64（视型号而定）
• 特殊功能：线路完整性监测（仅PoS）；管道监测法兰鞍（仅PoI）
• 可选 Py-ReX 热解模块，用于特定气体（PoS）
• 维护：可更换传感器卡带；用于配置和维护的 Bluetooth 应用
