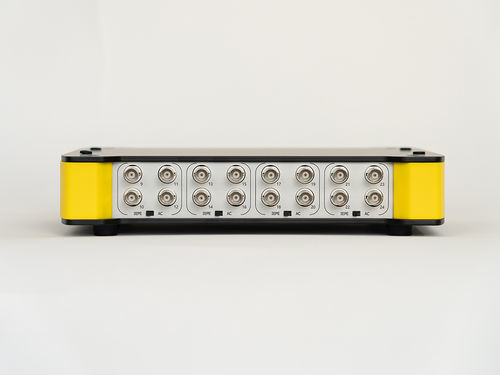

电压数据采集系统 ADCA400

箱式实验室用于同时采样

简要说明
将您的 gt4 系列数据记录仪与标准传感器通过 24 通道适配器盒 ADCA400 配合使用。ADCA400 铝制适配器盒，塑料外壳，设计用于将对称 DMCADC4xx 模拟测量卡连接至最多 24 个单端电压输出或常见的 2–20 mA 供电传感器（例如 ICP®、DeltaTron®、Isotron®、Piezotron®）。

功能 / 应用
适配器盒允许通过 BNC 接头连接多达 24 个传感器，并可为输入组选择输入电压范围。配置和出厂校准结果可存储在非易失性存储器中，并在测量期间用于补偿。通过使用对称 mccabAR1xx 电缆，可实现从 MDR68 接头到模拟卡的无干扰传输。

连接与操作

• 24 个 BNC 接口（前端 8 个，后端 16 个）
• 每 4 个 AC 输入为一组设有开关，用于选择输入电压范围（±10 V 或 3 mA 供电时 2 V 至 22 V）
• MDR68 前置插头，适合可靠的反复插拔

机械与电源

• 铝制机箱，塑料外壳
• 可与最多 4 台设备及一台 gt4 数据记录仪叠放（通过螺丝连接）
• 低功耗（典型值 5 W）
• 板载电压监测
• 绿色运行指示灯

兼容性
为对称 DMCADC4xx 模拟测量卡及配合使用 MDR68 连接电缆（如对称 mccabAR1xx）而设计。适用于电压或电流输出（2–20 mA）的传感器，以及常见品牌如 ICP®、DeltaTron®、Isotron® 和 Piezotron®。

技术规格

• 到 AD 卡的多通道模拟接口 SyMBus24
• 无干扰的对称传输
• MDR68 前置插头，适合可靠的反复插拔
• 24 通道模拟接口：24 个 BNC 连接传感器
• 24 个常用的 BNC 前端插口
  • ±10 V 输入电压范围（电流源关闭）
  • 电流源开启时 2 V 至 22 V
  • 输入阻抗 10 kΩ
  • 频率响应 2 Hz 至 50 kHz（与 DMCADC450 卡配合）
• 6 组可切换的 4×3 mA 中心触点传感器供电
• 非易失性校准与配置存储
• 板载电压监测
• 绿色运行指示灯
• 典型功耗：5 W
