声学摄像机:48 通道阵列,用于室内测量场景

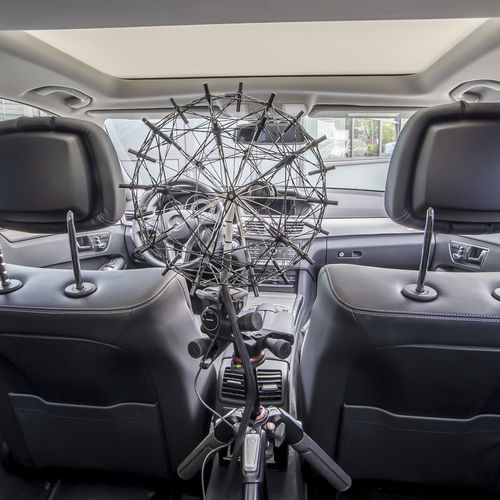

球形 48 通道传声器阵列主要用于 360° 声源定位。透声碳纤维阵列结构非常轻便稳定。因此,即使在恶劣的条件下,也能轻松操作,并准确定位传声器和阵列。它可以捕捉来自各个角度的声源,因此适用于房间、建筑物或车辆内部,甚至是在道路或空中的实际试车条件下。
根据信号的光谱组成,测量距离在 0.3 至 5 米之间。在更高频率范围内进行测量时,距离可以更远。
透明阵列设计经过优化,可提供与传声器数量相匹配的最高空间分辨率和声学动态,有效减少部分反射、阵列表面声压倍增以及被测物体与阵列之间的共振效应。此外,球形几何结构还能减少混叠效应。由于这种传声器阵列是全向的,波束成形结果通常映射到扫描的三维点云或被测物体的三维 CAD 模型上。
结合 NoiseImage 分析软件,可以对声源进行隔离、定位以及频率和时间响应分析。此外,该声学测量系统还能绘制三维声学地图。
应用:NVH 分析
NVH 分析
车辆内饰(如汽车、火车、飞机)
嗡嗡声、吱吱声和异响
泄漏检测
声音设计
室内和建筑声学
---
