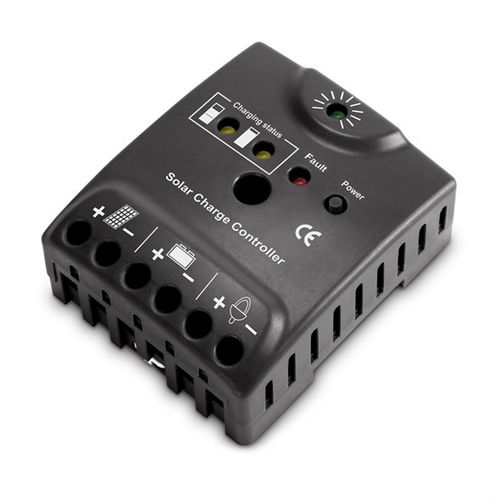

太阳能应用充电控制器 GSR010

脉冲宽度调制器

晶体管调节器PWM Geti GSR010具有充电、电流消耗和电池电压指示。设计用于系统电压为12V或24V，具有固定的工作参数，最大充电和加载电流为10A，适用于120W-12V或240W-24V的电池板。 PWM调节器的简要说明：太阳能PWM控制器将太阳能电池板直接连接到充电的蓄电池上，在达到蓄电池的设定或给定的终端电压后，后续的控制由脉冲电流限制来解决。该控制器适用于系统电压与蓄电池电压相同的电池板，否则会有损失，由于电池板的V-A特性不合适，部分功率被浪费掉。 产品参数。 - 用于铅蓄电池的简易太阳能PWM控制器 - LED指示 - 对电池极性逆转、过载和短路的保护 - 低电压时自动断电 - 阻断回流 - 蓄电池状态指示器 技术参数。 - 工作温度：-40 +50 °C - 最大导体截面。16 mm2 - 电池类型：液体电解质/凝胶电池 - 增加的电压。 14.5V / 29V (液态电解质) 14.3V / 28.6V (凝胶电池) - 低电压断电。11V / 22V电压控制 - 重新连接的低电压。 12.8V / 25.6V - 保护：防止电池的极性颠倒、过载和短路 - 尺寸。86 × 68 × 36 mm - 产品重量：120克
