加速度计数据采集系统

地震振动多通路

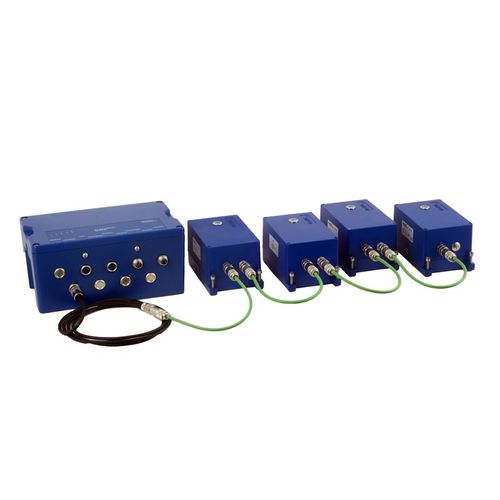

GeoSIG 数字传感器系统的开发是为了满足在需要远距离部署多个测量点的情况下，对成本效益和实用安装的要求。 该系统由 GMSplusD 记录仪和 AC-7xD 或 AC-4xD 数字加速度计组成，还可添加模拟传感器。每个数字加速度计通过一根经济实用的 Cat5E 电缆以数字方式将数据准确有效地传输到 GMSplusD。 一个 GMSplusD 最多可连接 4 个数字加速度计（AC-7xD / AC-4xD），总长度达 1,000 米。 此外，还可以将内部或外部模拟传感器连接到同一个 GMSplusD 上，从而将监控通道数增加到 15 个。 各种类型的 GeoSIG 模拟传感器可安装在内部或连接到外部，GMSplusD 外部最多可连接四个数字传感器。如果使用内部传感器，则通过 GMSplusD 底板上的三个水平调节螺钉进行水平调节。底板在安装过程中使用单个螺栓进行安装。所有外部传感器都有内置的带水平调节螺钉的单螺栓安装。
