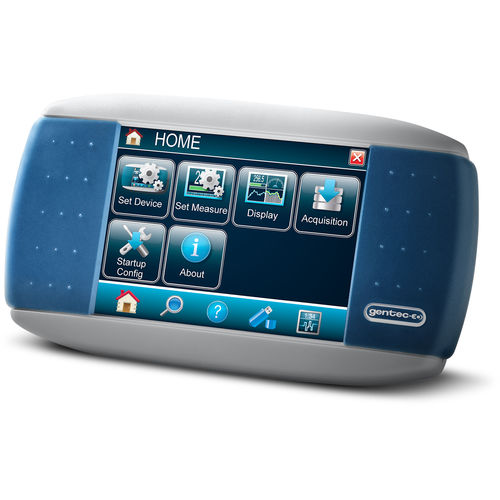

彩色显示模块 MAESTRO

触摸屏640 x 4805.6"

• 功率探测器：热电堆、光电探测器和热释电探测器 • 能量探测器：热电堆（单脉冲模式）、光电探测器和热释电探测器 人体工学设计 非常适合于手持和桌面使用，改进了橡胶条，可快速站好，稳定性好 直观的用户界面 便利的导航界面，具有许多显示功能： • 单图或双图显示 • 快速访问主要功能 • 功能搜索工具 USB KEY 访问 数据直接存储在USB key中。 实时统计功能 可统计最大值、最小值、平均值、标准偏差、有效值和 PTP的稳定性、脉冲号和重复率 主页 • 设置设备：设置与 MAESTRO 设备相关的所有参数。 • 设置测量：设置与传感器相关的所有参数。 • 显示屏：将设备设置为双屏或全屏显示模式并选择所需显示屏。 • 采集：设置所有采集参数（时间、采样率等）。 • 启动配置：选择 MAESTRO 如何记忆启动的传感器设置。 • 关于：查看主要参数并更新 MAESTRO。 设置设备 使用此菜单中的元素设置与 MAESTRO 相关的参数： • 位数：使用此菜单设置测量精度。 • 串行命令：设置与 SOLO2 的兼容性并使用 RS-232、USB 和模拟输出 • 以太网：配置以太网通信协议。 • 语言：选择显示语言：英语、德语、日语或法语（固件 V1.04.02 或更高版本） 设置测量 使用此菜单中的元素设置与测量相关的所有内容： • 波长：选择提供的任一标准波长，输入一个自定义值并创建自己的标准波长列表。 • 量程：将测量量程设置为自动刻度或固定刻度。 • 测量模式：使用此菜单确定将显示的测量类型：平均功率、单脉冲能量、脉冲至脉冲能量等。 • 纠正：输入乘数和偏移。 • 触发水平：设置步幅为 0.1%、从 0.1% 到 99.9% 的触发水平。 双屏显示（与示波器显示屏同时显示） 在双屏模式下，MAESTRO 能够真正发挥其大屏幕的全部优势！在单屏和双屏显示模式下均可使用任何显示模式。在双屏显示模式下，实时显示屏占用屏幕的上半部分，其他所有显示屏（示波器、指针、平均值或统计数据）都设置在下半部分中。使用屏幕中央带下拉菜单的参数栏可轻松更改下半部分的显示屏。还可以使用最大化按钮展开任一显示屏，使之进入全屏模式。同样可以使用最小化按钮轻松返回到双屏显示。 此显示屏可以实时显示测量值，并在下方显示相应的条形图。数字尺寸较大，图形对比度较高，便于从远距离查看测量值。此模式还始终以双屏模式显示在屏幕的上半部分中。 • 大数字 • 条形图 此显示模式以先入先出方式从屏幕右侧开始行填充，可以较好地近似显示实际示波器读数。设置包括时间（x 轴）和量程（y 轴）。屏幕上还可直接显示基本统计数据。 • 示波器类型图 • 屏幕实时统计数据（最小值、最大值和平均值） • 可完全自定义的 x 轴和 y 轴
