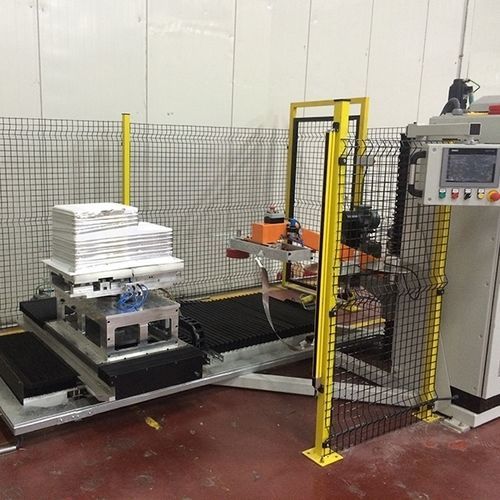

蒸发器盘管打卷机

自动工艺流程带有切割系统

该机器的设计和制造目的是将铝制蒸发器管自动缠绕到冰箱和冰柜的热塑柜或铝柜外部。 常用区域为静态冰箱的冷冻室部分、直立式冰柜的热成型塑料橱柜、胸部冰柜的铝板橱柜。 膨胀机组 铝管卷开卷机、矫直机、送料机、D 型装置、管子切割装置、胶带装置和辊头。 机器工艺流程 根据 PLC 系统设定的机柜尺寸，自动送入铝管，操作员手动将铝管和胶带固定在机柜上，然后开始操作，整个过程自动进行，直至周期结束。成品手动卸载。 系统以运动控制方式工作，这确保了箱体周围非常精确的包装质量，消除了箱体表面的任何变形，特别是在角落，以达到所需的光滑表面。 机器可用于不同尺寸的橱柜。对于完全不同的型号，平均换模时间约为 15 分钟。 对于宽度相同的型号，可使用相同的模具，只需更换镶件即可，更换镶件的平均时间约为 5 分钟。 PLC 基础设施采用新一代西门子运动控制系统。可集成所需的安全系统。可通过触摸屏开具处方。气动元件采用 Festo，安全设备和元件采用 PILLZ，线性系统采用 INA。
