静态同步补偿器

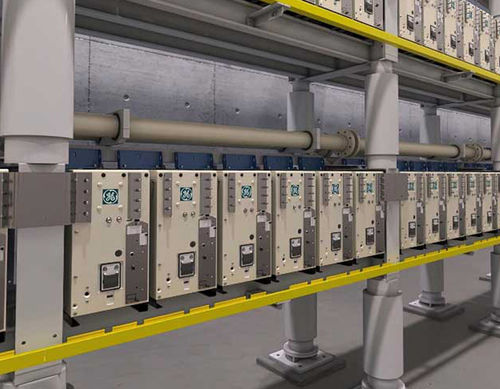

提供无功功率补偿，改善了工作电压范围，占地面积小 GE的公用事业级静态同步补偿器（STATCOM）解决方案是一个定制设计的系统，可安装在输电网上。与传统的SVC解决方案相比，它为电网运营商提供无功补偿和改进的工作电压范围，响应时间更快，占地面积更小。 GE的STATCOM解决方案利用了基于模块化多电平转换器（MMC）架构的电压源转换器（VSC）技术，来自GE强大的高压直流（HVDC）设计。该解决方案是一个开放的机架结构，阀门位于建筑物内，使其可访问性和任何所需的维护明显比集装箱式解决方案更容易。 GE解决方案的独特之处在于较大的直流电容、可重复使用的旁路开关和业界领先的基于模型设计的STATCOM控制平台。 GE的STATCOM采用高度动态的VSC补偿器，与SVC解决方案相比，它提供了更好的运行电压范围，在较低的系统电压下具有更高的无功输出，在严重的系统干扰下具有强大的恢复能力，并提供了更小的占地面积。STATCOM系统的主要特点包括。 -通常通过降压电源变压器连接到高压（HV）电网。 -在电感和电容工作区域内始终具有对称的额定功率 -可用于提高额定功率的混合解决方案，包括。STATCOM，加上 -晶闸管开关元件。 -机械式开关元件 -或静止变压补偿器（SVC）。 -与传统的SVC解决方案相比，占地面积更小
