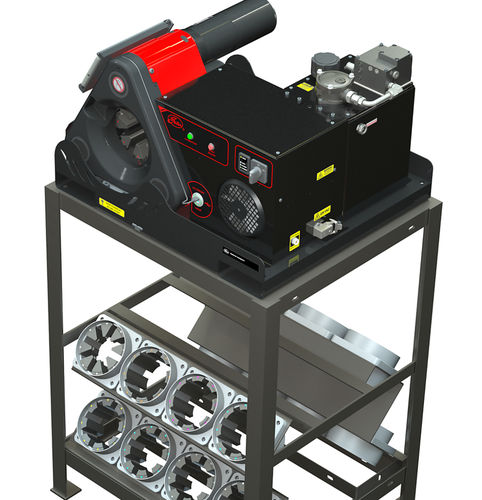

液压管用扣压机 GC™ 32 FLEX™ TSi™

自动液压电池驱动

概述
GC™ 32 FLEX™ TSi 是一款用于精确组装最大直径2英寸生产用液压软管的液压压接机。该机型提供可选的二级一体化液压动力单元，并配备通过蓝牙与控制器连接的平板电脑指令界面，用于数字化过程控制和数据查询。

主要特性

• 为部分组件配备18V锂离子 Milwaukee M18 电池。
• 集成二级液压动力单元；亦兼容外部10,000 PSI液压单元。
• 带有Gates eCrimp的平板电脑指令界面，用于压接数据查询和过程控制。
• 无接触数字位置传感器，保证压接的精确性与重复性。
• 支持2英寸6线螺旋液压软管组装。
• 水平送料，便于装配加工。
• 带自动注油分配的定位鞋，保证运行一致性。
• 色码模具及快速更换工具，可在无需操作压机的情况下快速装模。
• 为大弯头和长下垂部件提供可及空间；2.5英寸回油管。
• 内置叉车插槽，模块化设计支持仅机头、分体液压单元或全一体化配置。

功能与优势（摘要）

• 数字互联与平板控制简化设定，通过持续更新的eCrimp规范降低错误率。
• 无接触传感确保在生产批次中实现精确且一致的压接。
• 便携选项在配备集成或外部泵时，可用于远程环境或低产量车间。
• 模块化设计可通过升级 Gates 压接机系列内的组件逐步扩展压接产能。
• 优化用于与 Gates 软管及接头配合使用，提供可重复的2英寸以内组件装配。

零件 / 变型
Part # | Product # | Description
78395 / GC32FLEX TSI | 74800013 | 78395 GC32FLEX TSi
78529 / DIE RETENTION PLATE KIT GC32FLEX | 74820177 | 78529 GC32FLEX DIE RETENTION PLATES KIT

多媒体
产品包含一段产品概览视频素材（product overview video）。

技术规格

• 机型能力：可压接直径至2英寸（50 mm）的组件。
• 液压单元：集成二级液压单元，或兼容外部10,000 PSI 单元。
• 控制界面：平板电脑指令界面，通过蓝牙与控制器连接，并集成 Gates eCrimp。
• 传感器：精密无接触数字位置传感器，确保压接精确且一致。
• 电池：为部分组件配备18V Lithium‑Ion Milwaukee M18 电池。
• 软管兼容性：支持2英寸6线螺旋液压软管。
• 送料方向：水平送料。
• 定位：定位鞋带自动润滑分配。
• 模具：色码模具；快速更换工具允许无需压机操作即可安装模具。
• 回油管：2.5英寸回油管。
• 可及性：设计提供对大弯头和长下垂部件的可及空间。
• 便携性：内置叉车插槽及模块化升级路径（仅机头、液压单元或全一体化机型）。
• 连接性/软件：平板上的 Gates eCrimp 用于压接规范和技术资料。
