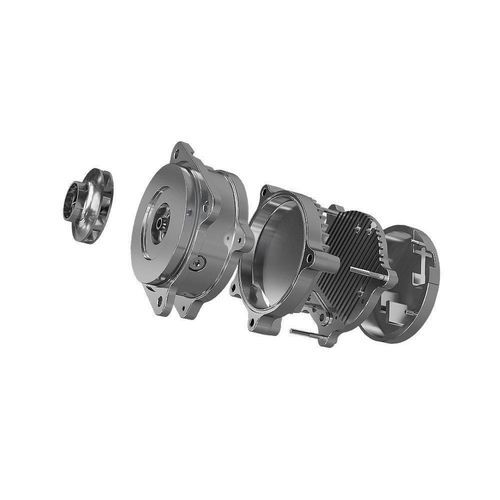

螺旋桨泵

用于冷却液体电机固定式

概述
Gates 的数据中心泵在紧凑设计中最大化流体流量，同时兼顾能源效率和可靠性。该系列泵将 Gates 在热管理方面的专业知识应用于数据中心冷却系统的复杂性，侧重于关键环境下的性能表现。

设计原则
Gates 根据应用需求和长期可靠性确定泵的架构，评估了径向磁通和轴向磁通电机配置在电磁、热以及封装特性方面的表现。在扭矩密度目标和集成约束更有利于紧凑高效电机的场景下选择了轴向磁通配置。设计重点包括防泄漏封装以及将电机与电子元件与冷却液侵入风险隔离。

特性与优势

• 为数据中心冷却应用设计，兼顾可靠性与效率优化。
• 轴向磁通电机架构提供最高的功率密度和效率——与等效径向磁通电机相比可提升约25%。
• 干式转子设计：相比标准径向设计，电机效率、耐久性和可靠性更高，NVH 下降。
• 冷却液兼容：适用于多种流体，包括 PG25 混合物和电介质冷却液。
• 模块化和可扩展设计可缩短开发周期并支持定制化。
• 双重安装能力：提供直连歧管和底盘安装配置，便于集成。
• 防漏、紧凑且可扩展的型号，将电机/电子与冷却液风险隔离。

三相轴向磁通泵（产品类别详情）
三相轴向磁通泵的设计目标是在紧凑的封装内实现高体积流量和高功率密度。控制板系列经过隔离以防止污染。产品信息中描述的支持功率和电压范围为示例值：功率约在100 W至6 kW之间，直流输入电压约为12 V至800 V。这些泵适用于4U及以上的机架内设计和侧车（side‑car）配置；用于超高流量解决方案的更大功率（20 kW+）设计正在开发中。

应用

• 需要在小体积内实现高流量的4U+机架内CDU设计。
• 侧车CDU，处理大流量和多回路冷却，与大型板式换热器配合使用。
• 超高流量的液冷塔和机架（每机架L/min极高的场景）。
• 在需要低差压下实现高体积流量的二次回路及设施供水泵送应用。

资源与工具
针对该产品系列提供产品文档和支持资源，包括产品说明表和数据中心解决方案系列手册。提供工程工具和计算器（流量/压力与 ThermalPro 指南），以帮助识别合适的泵选项并评估系统级性能权衡。

技术特性 / 规格

• 电机拓扑：轴向磁通电机架构（可选干式转子）。
• 功率密度：与等效径向设计相比，电机效率可提升约25%。
• 功率范围（示例）：约100 W至6 kW（产品家族变体）；20 kW+设计正在开发中。
• 输入电压（示例）：约12 V至800 V DC（具体产品有所不同）。
• 安装选项：直连歧管与底盘安装（双重安装能力）。
• 外形：紧凑、防漏、可扩展的型号，适用于4U+机架与侧车配置。
• 流体兼容性：设计适用于多种冷却液，包括 PG25 和电介质冷却液。
• 保护：隔离控制板选项以增强污染防护并将电子设备与冷却液侵入隔离。
• 目标使用场景：机架内 CDU、侧车 CDU、超高流量数据中心冷却、二次回路与设施供水泵。
