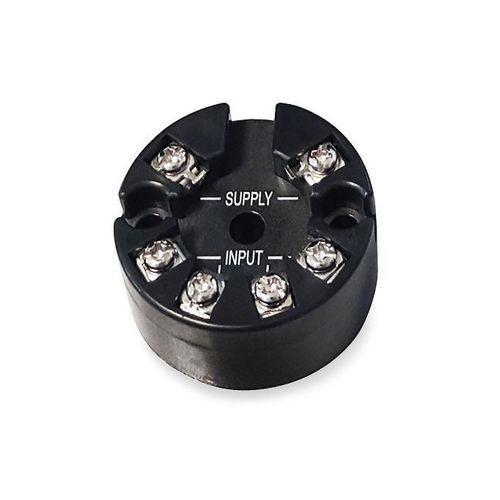

模拟变换器 27HU

温度信号HART

概述
用于传感器头安装的通用模拟温度转换器（27U系列）。将现场传感器信号转换为标准4-20 mA输出，便于与PLC、DCS或PC系统集成。

适用领域
信号调理器用于将来自各种现场传感器的信号适配并调理为可被自动化与监控系统处理的标准信号。常用于放大信号以提高负载驱动能力，并用于隔离信号以防止接地回路。

优点

• 通用输入：mV、热电偶、RTD（铂电阻）、电阻温度计
• 可通过PC编程；型号27HU支持HART®接口
• 可编程线性化表以适配自定义传感器曲线
• 提供一线和二线版本

特性
27U系列转换器专为传感器头（DIN B型头）安装设计，并在需要时在输入、输出与电源之间提供隔离（隔离结构）。

技术数据（表）
连接：M3 螺丝端子（拧紧力矩 0.5 N·m）
外壳材料：不燃树脂（黑色）
绝缘：输入 ↔ 输出 ↔ 电源（隔离）
输出信号：4-20 mA DC
供电电压：9 - 35 V DC（未认证） / 9 - 28 V DC（认证）
工作温度：-40 至 +85 °C
工作湿度：0 至 95 % RH（无冷凝）
安装方式：头部安装（DIN B 型头）
重量：50 g（1.76 oz）

文档与软件
为27U系列提供PC配置软件与使用手册（配置工具：27MCFG）。

特性 / 技术规格

• 系列：27U
• 型号参考：27HU
• 支持输入：mV、热电偶、RTD、电阻温度计
• 输出：4-20 mA DC
• 供电：9–35 V DC（未认证） / 9–28 V DC（认证）
• 工作温度范围：-40 至 +85 °C
• 工作湿度：0–95 % RH（无冷凝）
• 连接类型：M3 螺丝端子（拧紧力矩 0.5 N·m）
• 外壳：不燃树脂（黑色）
• 绝缘：输入 ↔ 输出 ↔ 电源
• 安装：DIN B 型头安装
• 重量：约 50 g
• 可编程性：可通过PC编程；型号27HU支持HART®
• 提供可编程线性化表
• 版本：一线和二线
