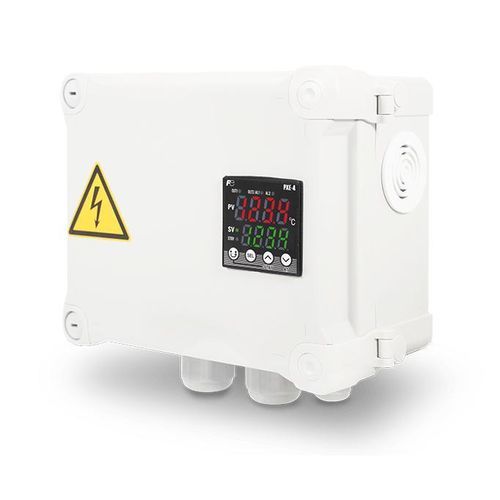

数字温度调节器 EDS11-COF

双显示屏单回路PID

概述
在降低成本的同时提供精确与性能。该单相温度控制箱旨在为工业加热应用提供经济型解决方案。以 230 VAC 单相供电，内置即用型 PID 调节器，可实现快速安装和调试，同时保证可靠运行。

主要功能

• 集成 PID 温度控制（Fuji Electric PXE 调节器）。
• 电源：230 VAC 单相 50/60 Hz。
• 固态继电器（SSR），实现高速切换与长寿命。
• 双数码显示（测量值与设定值），4 位 2 色显示。
• 机械防护等级 IP30，配备 Uni+N 20A C 断路器以防过流。

优点

• 适应性：可配置以适配工业过程，便于集成。
• 可靠耐用：为苛刻环境挑选组件。
• 高质量组件：采用 Fuji Electric 零部件。
• 紧凑设计：尺寸小，适合受限空间安装。

应用
适用于防冻、室外泳池温度维护、液压网络管理、防冻电阻及加热元件控制。亦适用于食品行业电柜的温度调节、实验室及其他需要精确温控的领域。

参数表
参考：单相温度控制箱（经济型）
最大功率：3.5 kW
供电电压：230 VAC 单相 50/60 Hz
测量输入信号：热电偶: J, K, R, B, S, T, E, N, PLII；电阻探头：PT100
控制类型：PID 调节器 Fuji Electric PXE
防护等级：IP30
显示：2 个数码指示器（温度测量与设定）4 位 2 色显示
报警：1 路可配置视觉报警：高/低、偏差高/低、带状报警、探头断线报警
执行元件：固态继电器 25A
输出数量：1
工作温度：-10 至 30 °C
存储温度：-20 至 +60 °C
使用及存储环境湿度：凝结除外 < 90 % RH
安装：壁挂，含安装套件
尺寸：192 mm x 164 mm x 105 mm
短路/过流保护：配备 Uni+N 20A C 断路器
外壳材质：PVC
电气接线：3 x 电缆锁紧套

固态继电器（SSR）
该控制箱包含固态继电器（SSR），可在无机械运动部件的情况下实现高速切换，使用寿命长（估计约 1000 万次操作）。SSR 提供快速通断响应、高抗噪能力并且驱动功率低。

特性 / 技术规格

• 最大功率：3.5 kW
• 供电电压：230 VAC 单相 50/60 Hz
• 测量输入：热电偶（J, K, R, B, S, T, E, N, PLII）及 PT100
• 控制：PID 调节器 Fuji Electric PXE
• 防护等级：IP30
• 显示：2 个数码指示器 4 位 2 色显示
• 报警：1 路可配置视觉报警（高/低、偏差、带状、探头断线）
• 执行元件：固态继电器 25A
• 输出数量：1
• 工作温度：-10 至 30 °C
• 存储温度：-20 至 +60 °C
• 湿度：凝结除外 < 90 % RH
• 安装：壁挂（包含安装套件）
• 尺寸：192 x 164 x 105 mm
• 过流保护：Uni+N 20A C 断路器
• 外壳：PVC
• 接线：3 x 电缆锁紧套
