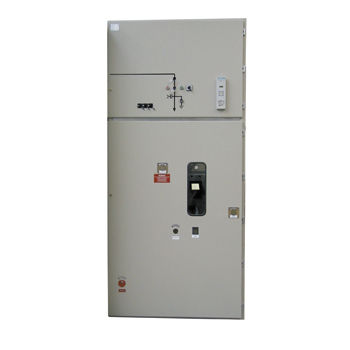

中电压开关柜 W 38.5

防短路空气绝缘落地式

W 38.5 型空气绝缘配电板由经过型式试验的面板组成，每个面板之间相互隔离，并配有一个单母线系统。 空气绝缘配电板的设计符合 EN 60298 标准的要求。内置仪器和装置符合相关标准的要求。面板的抗意外电弧能力已通过 VDE 0670 第 6 部分和附录 A（PEHLA 测试）的测试，等同于 EN 60298 标准。EN 60298，16 kA / 1 秒。 接地开关具有短路保护能力，并配有联锁装置。 配电盘的焊接框架结构和支撑部分均涂有两层清漆。 配电盘面板设计为单个中压空间，可进一步配备小型接线盒。配电板正面装有两翼钢板门，带中央锁和多层胶合安全玻璃制成的检查窗。 前面部分有相应的模拟图。母线槽空间由固定的螺纹盖板覆盖。作为标准配置，门和母线槽盖均采用 RAL 7032（灰色）染色剂。从后部开始，所有面板都用 2 毫米镀锌板覆盖。 从左侧开始，每块面板都装有 5 毫米的聚乙烯绝缘板，用玻璃纤维加固，并配有衬套。可根据要求在母线区域提供完整的面板分隔。 从上侧看，面板上覆盖有螺钉固定的钢板。电缆舱保持打开状态。
