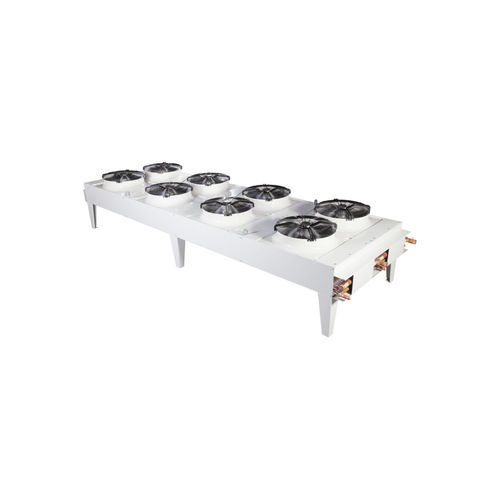

轴向冷凝器 CB series

通风钢工艺流程

风冷式冷凝器配有直径为 500、630 和 800 毫米的三相轴流风扇。根据风扇电机的转速，冷凝器分为两种型号：CBN（正常）和 CBS（静音）。风扇电机有两种转速（三角或星形连接），因此共有四种转速： CBN 系列（普通型） 连接 D：1.300 / 1310 / 900 rpm（轴流风扇 500 / 630 / 800mm） 连接 Y：1.000 / 1050 / 680 rpm（轴流风扇 500 / 630 / 800mm） CBS 系列（静音型） 连接 D：675 / 850 / 440 rpm（轴流风扇 500 / 630 / 800mm） 连接 Y：520 / 700 / 320 rpm（轴流风扇 500 / 630 / 800mm） 特点 外壳为镀锌钢，表面涂有高耐腐蚀性的白色聚酯树脂 RAL-9002。 浮动线圈系统，避免了铜管与支撑端板之间的任何接触，确保冷凝器使用寿命长且无泄漏。 外转子轴流风扇电机，三相 400V / 50Hz，双速。防护等级 IP-54，热保护（热接触）。 该系列的特殊选项 用于水平固定在地板上的支脚。 与外部接线盒连接的风扇电机。 电子控制 EC 风扇电机。 用于连接各种压缩机的多回路。 翅片盘管上的喷水系统可提高效率（参见 PA 系列）。
