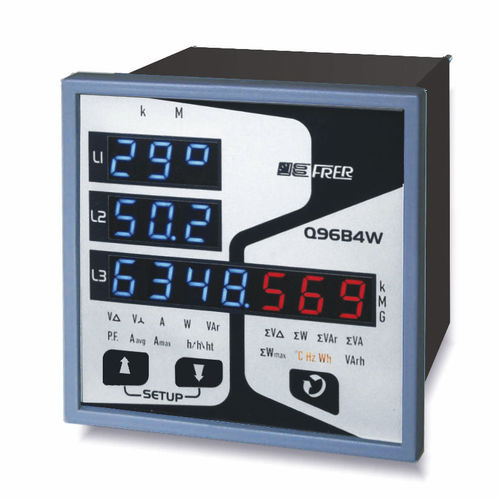

三相电力系统分析仪 Q96B4W

电能质量集成式数码

96x96mm高性能多功能仪表，有4个蓝/红显示屏 多功能分析仪适用于三相系统的三线或四线的不平衡负载，即使在波形失真的情况下。它可以在一台仪器上显示电网的所有主要特征量，包括有功和无功能量值，（16个量，32个测量值），通过3个蓝色LED显示屏，显示与三相有关的值，加上第四个红色LED显示屏，显示系统量。显示的测量值在两个部分（相位和系统值）中的每一部分都是独立的，因此可以对网络状态进行更全面的监督。正在进行的测量类型以及要应用的千或兆乘数的指示是通过发光的符号来实现的，易于识别。作为一个选项，它可以配备一个通信接口（Modbus RTU - Ethernet - IEC61850 - PROFIBUS）和2个报警输出，这些输出可以被编程为脉冲输出，用于重新传输有功和无功电能。 技术数据 显示屏 LED 4 (h 10mm) 最大指示数3 cifre - 3位数(999) 小数点位置automatica - 自动 状态LEDs simboli luminosi - 照明符号 读数更新1秒 测量类型 TRMS 基本精度±0,5 标称输入电压 Un 100÷400V 额定输入电流 In 1-5A 输入范围(1) 10÷120% Un; 5÷120% In 工作频率 45÷65Hz VT比（最大一次值）1000kV CT比（最大一次值）10000A 连续过载 1,2 Un; 2In
