光学测量机 OptiMe

形状几何特征弧形切割

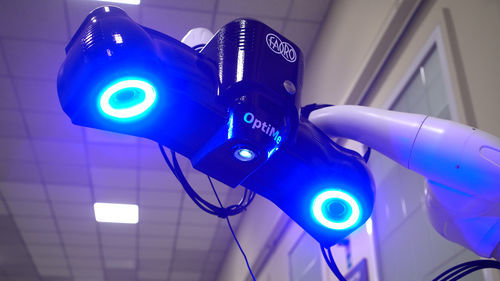

OptiMe是一个新的光学测量系统系列，以立体视觉和摄影测量为基础，由两台高分辨率数码相机、一台结构光投影仪和一台运行自有数据采集和处理软件的电脑组成。 根据相机的位置和采用的镜头，测量范围可以从几平方厘米到几平方米不等，并且可以通过标记将几个部分重叠的扫描组合起来，或者仅仅根据物体的形状来进一步增加。 OptiMe有两种操作模式。 主动模式：将一连串的结构光图案照在物体上，由相机读取。通过这种方式，OptiMe可以扫描由数百万个点组成的密集云，并获得表面的三维表示，即使它是完全光滑的，缺乏任何明显的特征。云层可以转换为网格，并以多种格式导出，包括STL和PLY。这种模式对于逆向工程--获得物理模型的CAD表示--和质量控制--都很有用，例如验证车身的形状是否与CAD模型相符。 被动模式：如果需要测量表面的边缘（包括口袋、边缘和孔），而不是测量表面本身，非结构化的光线足以使这些细节被相机读取。 在这两种情况下，OptiMe的精度范围为0.01毫米或更好，用于较小的部分，用于较宽的领域，用于0.2毫米。光学系统拥有比触摸测量机高得多的吞吐量（如在单位时间内获得的点的数量），这使得测量速度更快；没有接触也避免了对表面的任何可能损害。
