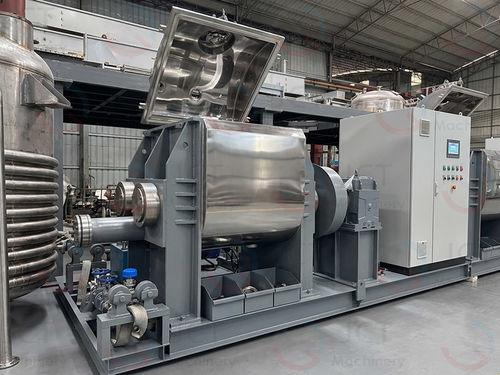

西格玛叶片混合机

卧式连续分批

产品概述

JCT Σ 刀片式塑形粘土混合机采用差速运转的对转双∑形搅拌刀片，配合精确的夹套温度控制和高效剪切技术，专为面粉基、淀粉基及聚合物基等黏土配方设计。所有与产品接触的表面为镜面抛光不锈钢，防止物料污染与颜色串味，支持自动化、无气泡、连续的大批量生产。

主要应用领域

• 传统塑形黏土 / 面粉基塑形面团（面粉、盐、水、甘油体系）
• 超轻粘土 / 轻质塑形面团（PVA基可膨胀微球体系）
• 水晶黏土 / 泥浆（slime）
• 教育及工业用塑形黏土

设备参数（供参考）

设备容积：5–10000 L
工作容积比：60%–70%
减速器：淬火减速器，1 套
变频器：重载变频器，1 套
轴传动：双搅拌轴由带齿轮油箱的双齿轮机构驱动
加热介质：外循环热油加热（亦支持电加热、热水循环、冷水冷却）
筒体结构：W 形筒体；刀片高精度抛光，防止粘附，提供优异的剪切和捏合效果
内筒：SS304 16 mm，镜面精抛
夹套：Q235-B 碳钢板 14 mm，带分流加固板
侧板：Q235-B 35 mm + SS304 6 mm 衬板，精密抛光
搅拌叶片：整体铸钢，覆 6 mm SS304，精细抛光；2 套
刀片与筒体间隙：3–6 mm
刀片与侧板间隙：3–4 mm
混合转速（前刀:后刀）：0–48 / 32 RPM，可变频控制
盖板开启：液压开启装置，带液压站
卸料方式：液压倾倒缸卸料（倾角 ≥ 95°）；可选可逆螺杆挤出用于连续化
筒头锁紧：气动锁紧
密封：8 mm SS304 氟硅酸盐带式密封
搅拌轴密封：不锈钢套 + PTFE V 型圈 + PTFE 密封根复合结构（4 套）
电气柜：落地控制柜，带配电电流表/电压表；主电机正反转控制；液压盖/倾倒控制；温度显示与指示灯

优势与技术特点

• 差速对转的双∑刀片实现高剪切分散，保证色泽均一无花斑
• 强力捏合、挤压与折叠的剪切作用，可快速均匀分散颜料、香精及添加剂，避免局部着色
• 食品级卫生接触材料（标配 SS304/SS316）与镜面抛光内表面（Ra ≤ 0.4 μm），便于清洗与换色
• 多种高效卸料方式，便于与包装线衔接：可逆螺旋挤出与液压倾倒（最高可达 95°）
• 夹套式精确温控，支持电加热/热油/热水循环与冷水冷却，避免摩擦热导致水分蒸发或淀粉变性
• 可达到 -0.098 MPa 的真空脱气，去除微小气泡，提高成品光滑度与延展性

服务与支持

• 客户物料试车服务：专用试验车间支持客户原料及配方的现场试机与工艺验证
• 配方与工艺指导：协助优化混合工艺及温控参数
• 全球服务：提供 CE 认证设备的现场安装、调试与操作员培训

技术规格 / 规格参数

• 设备容积：5–10000 L
• 工作容积比：60%–70%
• 产品接触材料：SS304/SS316 镜面抛光（Ra ≤ 0.4 μm）
• 加热/冷却系统：热油循环 / 电加热 / 热水 / 冷水冷却
• 相对刀片转速：0–48 / 32 RPM（可变频）
• 真空能力：可达 -0.098 MPa
• 卸料方式：可逆螺杆挤出；液压倾倒（≥ 95°）
• 密封系统：SS304 氟硅酸盐带式密封；复合轴封（不锈钢套 + PTFE V 环 + PTFE 根）
