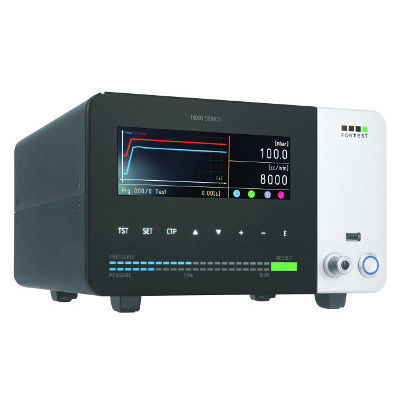

流量密封测试仪 T8720

绝对压力骤降气动质量流量

概述
T8720 是一款用于微流量的检漏仪，采用固态流量传感器与压力传感器组合，直接以容量模式（cc/h 或 cc/min）测量并显示泄漏。无需设置工件体积，适用于体积变化大的被测件，便于试验周期进程的分析。

主要特性

• 固态流量传感器 + 压力传感器，直接容量显示泄漏。
• 分辨率自 0.1 cc/h 起，量程可达 1000 cc/min（视机型而定）。
• 在传统泄漏测试与流量测试之间实现混合测量，覆盖宽广的测量范围。
• 连续注入试验空气，配备高容量耐热气动阀以实现快速充气。
• 钢化玻璃前面板便于清洁，适合实验室与生产线使用。

连接性

• 前面板 USB 主机端口：用于保存测试、备份/恢复参数及固件升级。
• 标配 USB 从设备、RS232（2）、RS485、CAN、TTY；以太网为可选项。
• 可选 26 针辅助连接器，含 4 个可编程输入与 8 个可编程输出。
• 通过内部菜单支持热敏打印机、条码/数据矩阵读取器及打标机的连接。

工作模式
T8720 采用连续注气并直接测量泄漏流量。分辨率自 0.1 cc/h 起，机型示例量程为 0–200、0–500、0–1000 cc/min。流量测量的最大工作压力通常为 1 bar，具体以配置为准。

气动单元

• 采用高容量耐热气动阀，避免在长时间激活时过热。
• 实现被测件的快速充气，适用于较大体积的零件测试。
• 气动组件设计以减少周期性维护需求。

外观与可用性

• 单片钢化玻璃与铝制前面板，便于清洁。
• 图形界面与菜单突出必要信息，适配实验室及生产线操作。
• 支持程序配置与密码保护的用户管理功能。

配件

• 外部启动按钮
• 外部启动/中止按钮盒
• 外部 4 程序选择按钮
• 启动脚踏
• 条码阅读器
• AUX 信号延长线
• 5 微米空气过滤器
• M Series manager 软件
• TTY 接口
• 串行协议
• PC 串口线（M Series）
• 外部温度探头
• MIXER-07
• Software Data Manager
• Staubli 母接头
• 带剥离功能的热敏打印机
• 无剥离功能的热敏打印机
• AUX M Series → ET Series 适配线
• 远程 Start / Abort / Good / Reject

选配件

• 正面 Staubli 校准泄漏接头
• 正面精密压力调节阀
• 一次压力自动归零电路
• 等待状态的一次压力读数
• 废弃二次输出（第三结果）
• 泄漏模拟输出
• 24 Vdc I/O 扩展卡（8 输出，4 输入）
• 双手启动逻辑输入
• 以太网插口 / TCP‑IP
• 主动 USB 接口（Host）
• Wi‑Fi 连接
• 无线遥控套件
• 高分辨率测量（标准）
• 间接测量

技术规格

• 型号 / 满量程示例：压力 0–0.5 bar、0.5–6 bar；流量满量程 0–200、0–500、0–1000 cc/min。
• 流量精度示例：0–200 cc/min 时 1% RDG + 0.1% FS；0–500 与 0–1000 cc/min 时 1% RDG + 0.2% FS。
• 流量测量范围：0 – FS（取决于机型）；分辨率示例：0.01、0.1、0.5 cc/min。
• 泄漏测量分辨率自 0.1 cc/h 起；最高测量可达 1000 cc/min。
• 充气压力精度（压力机型）：0.5% FS；充气压力分辨率示例：0.01 mbar、0.1 mbar。
• 支持单位：bar、mbar、psi、mmHg、mmH2O、Pa、hPa、cc/min、cc/h、l/h、l/min。
• 尺寸：270 x 160 x 300 mm；重量：8 kg；显示：800 x 280 像素。
• 工作温度范围：5 – 40 °C。
• 接口：RS232: 2；RS485: 1；USB Host: 1；USB Device: 1；以太网可选。
• I/O 标准：Start、Stop、Filling、Test、Good、Reject、4BCD；辅助 I/O（可选）：8 可编程输出、4 可编程输入、4BCD。
• 程序数量：300；测试存档内存：Advanced；密码锁：支持；程序名称：最多 16 字符。
• 计量学说明：用于不确定度计算的分辨率为 1 Pa。流量计的流量测量为质量流量，参照条件 0 °C / 1013.25 mbar；检漏设备的流量为容积流。精度数据以实验室校准条件为准。
