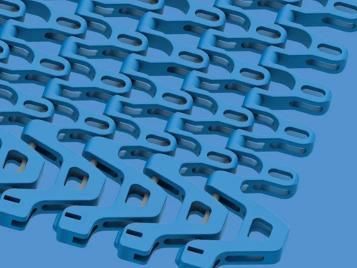

柔性输送带 9.1

螺旋式带孔曲线

产品概述
节距50 mm的螺旋及侧向弯曲输送带，适用于中重载食品及非食品输送。适配于带笼式驱动的螺旋塔，以及直线和弯曲输送系统。

设计特性

• 砖式排列的侧向弯曲模块，承受高拉伸载荷
• 无夹片铰链销安装，接头可靠
• 铰链销为不锈钢（6 mm），具有高承载能力和优异的横向刚度
• 减少对皮带的支撑，曲线中皮带位置更稳定
• 可调坍塌系数（Cc）1.3–2.9，以适应螺旋几何形状

基本数据
节距：50 mm (1.97 in)
皮带最小宽度：100 mm (3.9 in)
宽度增量：50 mm (1.97 in)
铰链销：6 mm (0.24 in)，不锈钢

S9.1-57 GRT (CW/CCW)｜开放率57%｜格栅面
该螺旋带变体具有57%的开放面积，提供优异的空气循环和排水性能。接触面积31%；最大开口 Ø = 24 mm (0.94 in)。格状表面，采用无夹片铰链销安装。内径侧的特殊边缘模块（SMT）可调节坍塌系数（Cc = 1.3–2.9），确保平稳输送。

链轮
提供多种尺寸，链轮孔可为圆孔或方孔，以适配不同的驱动和轴型。

媒体
提供2D和3D CAD 数据。提供装配/安装视频。

适用/技术规格

• 节距：50 mm (1.97 in)
• 最小带宽：100 mm (3.9 in)
• 宽度增量：50 mm (1.97 in)
• 铰链销：6 mm (0.24 in)，不锈钢
• 可调坍塌系数：1.3 – 2.9
• S9.1-57 GRT 变体：开放率57%，接触面积31%，最大开口 Ø 24 mm (0.94 in)
• 表面：格栅状
• 连接：无夹片铰链销安装
• 边缘模块：SMT，用于可调坍塌和顺畅输送
• 适用于带笼式驱动的螺旋塔、直线和曲线输送系统
• 应用：中至重载食品及非食品输送
• 链轮：多种尺寸；圆孔或方孔选项
