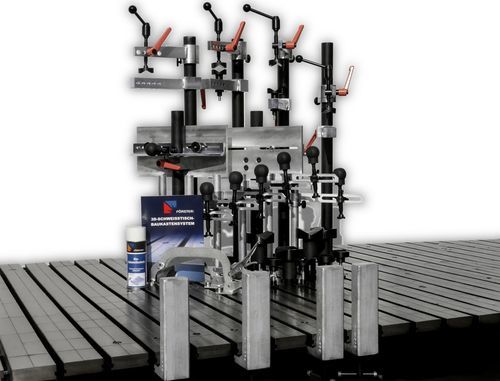

手动夹紧组合 Set 2

用于管道用于T形槽用于焊接

概述
用于 FÖRSTER 溶接台的夹具套装，专为管道和管件构造设计。精选组件用于实现高效且可重复的夹紧，适用于制造与装配作业。提供适用于钢材和不锈钢加工的两种版本。

交付与选项
交货期：5 至 7 个工作日
可用版本：适用于所有焊接作业的通用版本；针对不锈钢加工的适配版本

套装内容 — Set 2（钢制管道构造）

• 6 件夹持臂，夹持元件 Ø 30 mm
• 6 件完整夹持柱，Ø 30 mm x 350 mm
• 4 件拉紧塔完整件，Ø 50 mm x 900 mm
• 4 件夹持臂，夹持元件 Ø 50 mm
• 4 件止边，200 mm 高，铸铁材质
• 4 件支撑臂 Ø 50 mm
• 2 件带夹持塔的法兰夹，Ø 50 mm x 600 mm
• 6 件棱镜支撑 Ø 60 mm
• 4 件棱镜支撑 Ø 100 mm
• 4 件角板 100 mm x 170 mm，铸铁材质
• 2 件角板 170 mm x 170 mm，铸铁材质
• 2 件通用角 600 mm x 350 mm，铝制

套装内容 — Set 2（不锈钢管道）

• 6 件夹持臂，夹持元件带黄铜压块
• 6 件完整夹持柱，Ø 30 mm x 350 mm
• 4 件拉紧塔完整件，Ø 50 mm x 900 mm
• 4 件夹持臂，夹持元件 Ø 50 mm 带黄铜压块
• 4 件铝制止边，200 mm 高
• 4 件支撑臂 Ø 50 mm，带黄铜垫片
• 2 件带夹持塔的法兰夹，Ø 50 mm x 600 mm
• 6 件黄铜棱镜支撑 Ø 60 mm
• 4 件黄铜棱镜支撑 Ø 100 mm
• 4 件铝制角板 100 mm x 170 mm
• 2 件铝制角板 170 mm x 170 mm
• 2 件通用角 600 mm x 350 mm，铝制

重要说明

• 套装按 FÖRSTER 溶接台（T 槽系统）配套准备，旨在实现管道构造中的高效且灵活的夹紧。
• 钢制版包含铸铁和钢制零件；不锈钢版在接触部位使用黄铜压块，并在指定位置使用铝，以避免划痕和腐蚀问题。
• 请选择不锈钢版本用于不锈材料加工，以防止表面划痕和电化学腐蚀。

技术规格

• 品牌：FÖRSTER（FÖRSTER welding systems）
• 产品名称：Set 2 - Pipe construction
• 兼容性：为 FÖRSTER 溶接台（T 槽系统）设计
• 交货期：5 至 7 个工作日
• 可选版本：标准通用；适用于不锈钢加工
• 主要材料：铸铁、铝、黄铜（视版本而定）
• 主要部件：夹持臂 Ø30/Ø50 mm、夹持柱 Ø30 mm x 350 mm、拉紧塔 Ø50 mm x 900 mm
• 用途：在溶接台上用于管道/管件的夹持与夹具定位
