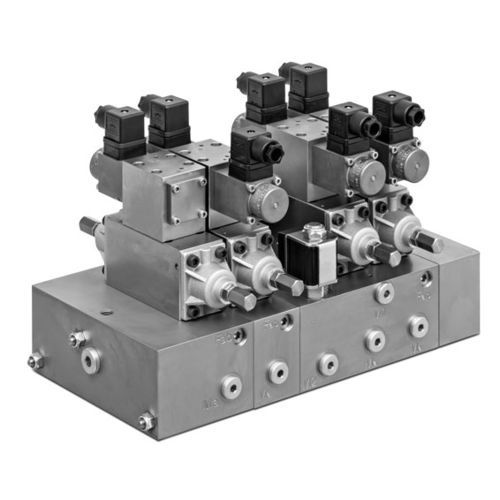

平台车液压分配器 MEV series

线轴小试4:3

MEV是一个比例4/3、4/2或3/2通的阀门。它通常作为整体配置的一部分使用。有各种阀芯可供选择。 AMCA比例控制阀线圈的形状与其他传统线圈不同。其结果是一个渐进的流量曲线。为了最好地利用线圈的最大行程，A和/或B口的入口或出口角度可以为更高的流量进行调整。对于恒定流量，无论负载压力如何，阀芯孔口上的压降保持不变。 带电控先导级的比例换向阀（MEV）的操作说明如下。当电磁铁a被驱动时，它将控制阀芯（控制活塞）推向电磁铁b并打开阀芯截面1。这就把控制压力释放到弹簧室1（速度由可调孔5控制），并通过孔3到螺线管a对面的阀芯末端。控制阀芯上的平衡力是螺线管的力，它与电输入信号成正比。平衡力对应于螺线管b中的控制压力，也对应于弹簧室1中的控制压力。这个压力将主阀芯压向弹簧室2中的弹簧，从而承担了与电输入信号成比例的位置。弹簧室上的螺丝可以用来限制最大流量，通过拧入螺丝，从而限制主阀芯的行程。
