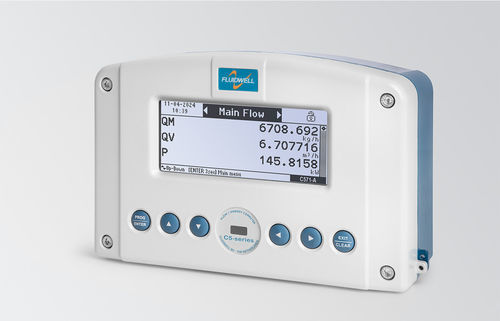

气体流量计算器 C571

体积质量质量流量

产品描述
C571 流量与能量计算器测量实际流量、温度和压力，并使用 AGA8、SGERG88(91) 或表格法计算体积、质量和能量。线性化提高了整个流量范围的精度。大容量记录寄存器保存所有测量和计算值。坚固的铝制现场外壳，防护等级 IP66/67，适应恶劣天气和工业环境。

优势

• 铝制外壳，IP66/67、Type 4X，适用于户外和工业环境。
• 大屏幕，多功能显示，配明亮背光，白天夜间均清晰可读。
• 6 个工业级硅胶按键，操作简便，亦可使用免费配置软件。
• 提供 2 路温度输入用于进出测量（例如换热器）。

功能

• 支持介质：空气、N2、O2、H2、CO2、CH4、天然气、理想气体及其他气体。
• 显示在实际条件下计算的质量流量、（基准）体积流量和功率。
• 计算（基准）体积、质量和能量的累计值。
• 可确定密度、焓、比热和可压缩性（SGERG88 与 AGA8 G1、G2）。
• 适用于单流应用，主屏可自定义测量与计算变量顺序。
• 过程参数与计算值的数据记录；测量与计算更新频率高达每秒 10 次。
• 每路输入 11 个线性化点，适用于各类量程。
• 支持脉冲、（堆叠）差压或其他 4–20 mA 流量输入。
• Pt100、Pt500 或 Pt1000 温度输入，支持 Callendar–van Dusen 校正。
• 环境温度范围：-40°C 至 +55/+70°C，视配置而定。
• 支持多语言，图形界面数字显示大且易读。

应用

• 工业气体测量：天然气、氢气、二氧化碳等。
• 基于单一或堆叠差压的流量计或均值系统。
• 适用于雨、雪、沙漠、盐雾等极端天气和 -40°C 至 +70°C 温度范围的场合。

技术规格

• 信号输入
  • 流量计输入：一路 HF 脉冲输入（NAMUR、线圈、PNP、NPN、簧片传感器或有源输入）。一至三路模拟输入：4–20 mA 有源或无源。亦适用于 2 或 3 路堆叠 dP 传感器。
• 温度输入
  • 两路 Pt100、Pt500、Pt1000（2、3 或 4 线）输入，采用 Callendar–van Dusen 方程校正。
  • 两路 4–20 mA（有源/无源）温度输入。
• 压力输入
  • 一路模拟压力输入：4–20 mA 有源或无源。
• 状态输入
  • 两路可配置输入，例如外部报警。
• 信号输出
  • 脉冲输出：两路可配置脉冲输出，从计算值列表中选择。最大频率 2 kHz。类型：两路被动晶体管输出。
• 报警输出
  • 功能：可配置为不同错误或告警，从事件及测量/计算值列表中选择。
  • 类型：两路被动晶体管输出与两路继电器输出。
• 模拟输出
  • 功能：重传模拟值，可从计算值列表中选择。
  • 类型：一或两路可配置的有源/无源隔离 4–20 mA 输出。
• 电源
  • 供电：16–27 V DC 或 100–230 V AC。
  • 传感器供电：模拟输入在有源时 >20 V DC。脉冲输入：5.4 / 8.2 / 12 / 22 V DC。
• 危险区域
  • 非火花型，Zone 2：待定。
• 通信
  • 显示信息读取、配置读写、日志提取及固件上传（仅 USB）。
  • 协议：Modbus RTU。接口：USB、RS232 与 RS485（2 线）。
