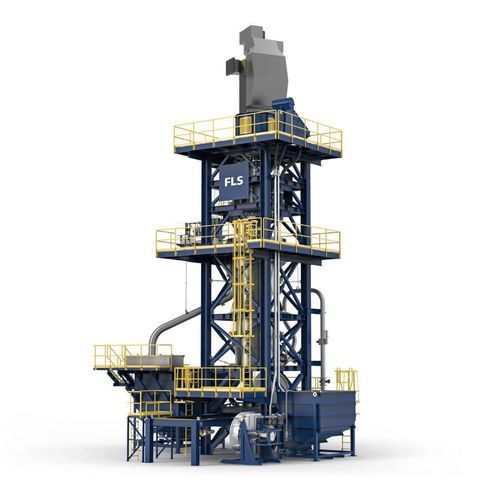

矿石粉碎搅拌机 mill series

矿物质消耗式立式

概述
FLS 的立式精磨机（VXPmill 与 Tower Mill/FTM）为矿物加工中的细磨与超细磨提供紧凑且节能的搅拌式研磨解决方案。其设计旨在提高回收率，降低能耗与用水量，并在安装与维护方面优于同类水平磨机。

主要优点

• 降低资本支出与物流：工厂测试的预装模块与集装箱化运输可缩短交货期并简化现场安装。
• 占地小、维护简化：垂直结构消除机腔内密封/过滤装置，降低背压和轴承密封泄漏风险；大气压聚氨酯溢流筛的浆体排放便于检查并降低停机时间。
• 运行灵活且有支持：高扭矩与可变速驱动适应不同研磨介质与密度；设计可在高转速下避免空化；全球服务网络提供备件与现场支持。

型号与产品描述

• FLS Tower Mill (FTM)：低速垂直塔式磨，采用中央螺旋搅拌器（为唯一与浆体和介质接触的移动部件）与垂直研磨腔以最小化过磨。典型特征包括底部给料以提高研磨效率、耐磨材料、模块化组件以加速安装，以及多种驱动选项（DOL、VSD、液体电阻起动器）。适用于硬矿和二、三级再磨，降低能耗和介质消耗。
• VXPmill：垂直陶瓷介质搅拌磨，运行功率强度介于低速与高速磨之间，可配置用于通常产出小于约30 µm 的产品。关键设计要素包括可拆卸盘片与间隔件的模块化叶轮、底部给料、介质保留溢流筛以及旋转聚氨酯盘片，可使惰性陶瓷介质流化并通过磨蚀（摩擦与切削）实现研磨。通过调整叶轮盘数/间距与介质装载，可优化能量分布。

工作原理
物料按型号从底部或顶部进入磨内，通过介质层的搅拌实现研磨。搅拌器（FTM）或高速叶轮（VXPmill）流化并驱动介质床，产生磨蚀和摩擦破碎。细粒随溢流排出，较粗颗粒留在磨内继续细碎。垂直布置相比水平磨机在空间利用和能量效率上更优。

适用场景

• 选矿厂回路中的二次/三级再磨
• 需要高回收率和细小产品粒度的细磨与超细磨工况
• 希望降低用水量并减小物流占用的工况

维护与服务
LoadIQ、Advanced Process Control、Asset Health & Insights 等数字化工具支持状态监测与预测性维护。VXPmill 支持将陶瓷介质快速冲洗并排入贮存罐以便盘片维护；FTM 采用模块化组件并减少易损件以提高可用率。FLS 服务网络可提供全球备件和售后支持。

型号对比（摘要）

• FTM：低速、较低产量；适用于低至中等细度的节能磨削，与同类水平球磨机相比可降低能耗和介质消耗；结构简单，密封与易损件较少。
• VXPmill：更高转速、更高产量；高强度适用于超细产品（典型 <~30 µm）；模块化叶轮与陶瓷介质处理允许配置能量分配以优化运行成本。

下载与文档
产品页面引用了数据表和可下载的产品信息（列有 FLS Tower Mill 与 VXPmill 的产品资料）。如需最新的技术文档和可下载文件，请联系 FLS。

技术规格

• 产品系列：立式精磨机（VXPmill、FLS Tower Mill / FTM）
• 研磨介质：陶瓷（VXPmill）或钢制（FTM）
• 研磨原理：以磨蚀为主，最小化冲击导致的过磨
• 给料：根据型号自底部或顶部给料；浆体经大气压溢流聚氨酯筛排出
• 驱动选项：Direct-on-Line、Variable Speed Drive、液体电阻起动器；可选高扭矩驱动
• 设计优势：相比水平磨占地更小；支持集装箱化运输；工厂测试的预装组件
• 典型产品粒度能力：VXPmill 适用于 ~30 µm 以下产品；FTM 适用于细/超细任务，相较水平球磨机可显著节能
• 维护特性：介质快速冲洗/排放（VXPmill），模块化组件与更少易损件（FTM）
