概述
井筒设备的有效选型对于维持地下开采的运行效率和保障人员安全至关重要。FLS 提供覆盖从井架到井底的完整、可定制的井筒与头架设备系列，满足人员、物资和矿石运输的需求。

主要优点

• 可根据场地布置和应用进行定制
• 工程化的安全设计以保护人员和设备
• 注重长寿命与简化维护，降低运营成本和停机时间

产品范围与用途
FLS 井筒设备包括抓捕装置（catch gear）、制停器（arrestor）系统、绳轮及其附件、导向滚轮、跳斗的装载与卸载系统、笼车、跳斗及相关辅助设备。每套方案均根据工况与法规要求量身设计。

井架抓捕装置
抓捕装置用于在超绕或绳索失效时捕捉并固定提升装置。设计采用有限元分析以承受最大荷载，并便于检查与维护。

• 针对现场的定制配置以提供最大保护
• 优化的结构设计
• 便于维护的特点，如单点润滑总成
• 支持远程收缩选项

制停器系统
制停框架用于在欠绕/超绕情况下实现可预测的减速并将提升装置受控停下。

• 防止提升装置损坏
• 具有成本效益的解决方案
• 维护需求低

绳轮
适用于各种绳径的耐用头轮、沉降轮、补偿轮和偏转轮，可提供多种衬里选项。绳轮能承受接近绳索断裂强度的载荷，适用于狭小空间安装。双槽绳轮便于更换绳索。

• 通过严格测试确保质量
• 使用寿命长
• 设计满足或超越现行标准

绳索连接件
可定制的绳索连接件提供更可靠的连接与精确的操控。产品包括套头、带护环型端头、实心护环和夹具、万向接头与万向钩、密封套、导绳张紧系统和精调液压连杆等。

• 适用于各种采矿工况的定制解决方案
• 可靠的长寿命运行
• 维护与修理成本低

导向滚轮
导向滚轮防止错位并降低昂贵停机的风险。多种尺寸、轮胎、材料和安装方式的选择，可根据井筒条件优化，确保长期对准并减少维护工作量。

• 确保长期对准
• 针对现场条件优化
• 减少维护与修理需求

车载电池充电系统
一体化充电系统利用跳斗的动能为车载通信电池充电，降低外部能耗并简化维护，同时确保通信电源供应可靠。

• 降低外部能源消耗
• 减少充电能耗成本
• 简化维护流程

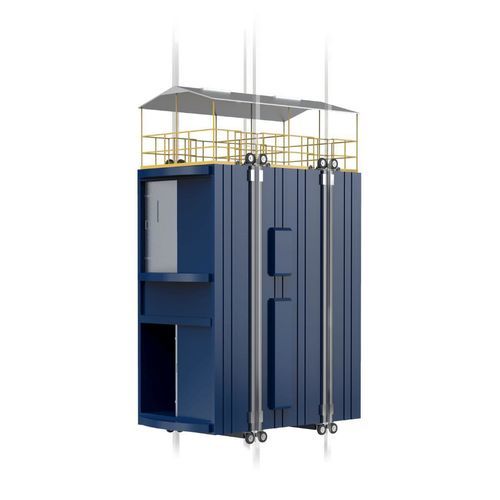

井筒笼车与安全
FLS 提供多种尺寸和结构的服务笼、辅助笼和拖车笼。笼车采用轻质耐用材料制造，并集成经过验证的安全措施。

• 工程化的安全特性
• 按应用定制设计
• 成熟的制造工艺

Cage Guardian™ 安全制动器
Cage Guardian™ 安全制动器采用设计化的钢制导轨与冗余机械系统，在绳索松弛或悬挂失效时自动部署，为乘员提供保护并满足严格的安全法规要求。

• 符合严格的矿山安全标准
• 多重冗余机械系统
• 在常规人员运输条件下可操作

跳斗及卸载系统
FLS 提供全系列跳斗（Bottom Dump、Kimberly、Arc-Gate、Sala 及 Rolachute™）和定制设计。跳斗的装载与卸载机械为在地下狭小空间内的安全高效运行而设计。

• 结构坚固且耐用
• 材料与选项可定制
• 可配置经过验证的安全抓捕装置

跳斗装载与曲柄式倾倒机构
跳斗装载系统包含稳健的负载感应测量以实现精确装载。曲柄式倾倒机构采用电机驱动的曲柄连杆和倾覆框架，可提高产量、优化提升能力，并相比某些液压或滚动系统减少头架高度要求。

• 安全且高效的跳斗装载
• 典型产量提高可达约10%
• 优化提升能力并降低系统复杂性

以可持续性为导向的设计
设计强调能效、安全性和循环性：轻量耐用的笼车、车载充电和长寿命组件可降低能耗、维护频次及更换废弃物。

• 通过车载充电实现能量效率
• 自动制动与冗余系统提升安全性
• 长寿命组件支持循环利用

技术特性 / 规格

• 范围：从头架到井底的完整井筒系统（catch gear、arrestors、绳轮、附件、导向滚轮、skips、笼车、装载与卸载系统）
• 设计方法：为现场特定条件与布置量身定制的工程设计
• 安全特性：工程化的 catch gear、arrestor 框架、Cage Guardian™ 安全制动器、冗余机械系统
• 维护：设计优先考虑易于检查与维护，采用单点润滑总成并降低维护频率
• 耐用性：组件经过测试并设计以超越标准，采用长寿命衬里与结构
• 能源：可选车载充电系统，回收跳斗动能为通信及辅助系统供能
• 装载/卸载选项：多种跳斗类型与曲柄式倾倒机制以适应不同应用
