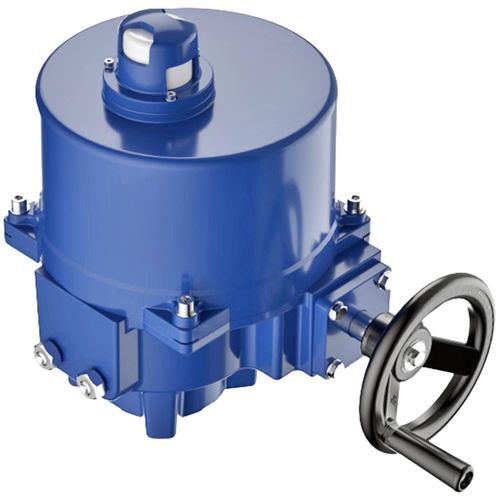

电动球形阀致动器 Limitorque®

直角回转单相三相

概述
Limitorque® LQI 是一款紧凑型侵入式电动四分之一转执行器，提供灵活的控制与反馈选项以实现可靠的阀门驱动。为工业应用设计，支持高工况运行并简化安装与维护。

特点与优势

• 无离合手轮手动越级在断电时保持阀门可操作，避免计划外停机
• 清晰的机械指示可一目了然地显示阀门位置，提高操作安全性
• 标准控制及辅助开关便于自动化集成并缩短调试时间
• 自锁润滑传动确保平稳、免维护运行，保证性能稳定
• 紧凑、便于维护的外壳简化维护操作，支持高达75%的使用周期

规格
标准
IP67/68
CSA
CSAus
ATEX II 2 GD
IECEx
温度
-30°C 至 +65°C (-22°F 至 +149°F)
尺寸范围
35 - 4,500 Nm
310 - 40,000 in-lb (weather-proof)
35 - 1,500 Nm
310 - 1,3290 in-lb (explosion-proof)
配置

• 2/3/4 线离散控制
• 4-20 mA 模拟量 — 输入与输出
• NCU 或 按钮选项
• 12/24 V AC、12/24 V DC、单相或三相 50/60 Hz，最高 480 V
• Modbus 控制选项
• 耐腐蚀等级最高达 C5

行业

• 电力
• 化工
• 水处理
• 石油与天然气
• 通用工业

技术规格

• 产品系列：Limitorque® LQI - 紧凑型侵入式四分之一转执行器（电动）
• 工作方式：带多种控制与反馈选项的电动四分之一转执行器
• 外壳 / 防护：IP67/68
• 认证：CSA、CSAus、ATEX II 2 GD、IECEx
• 工作温度范围：-30°C 至 +65°C (-22°F 至 +149°F)
• 尺寸 / 扭矩范围（防护型）：35 - 4,500 Nm (310 - 40,000 in-lb)
• 尺寸 / 扭矩范围（防爆型）：35 - 1,500 Nm (310 - 1,3290 in-lb)
• 工作周期：支持高达 75% 的占空比
• 传动：自锁润滑传动（免维护）
• 手动越级：无离合手轮手动越级
• 位置指示：清晰的机械指示
• 控制选项：2/3/4 线离散、4-20 mA 模拟量 输入/输出、NCU 或 按钮、Modbus 选项
• 电源选项：12/24 V AC、12/24 V DC、单相或三相 50/60 Hz，最高 480 V
• 耐腐蚀性：最高 C5
• 典型应用：用于水处理、电力、化工、石油与天然气及通用工业的四分之一转阀门驱动
