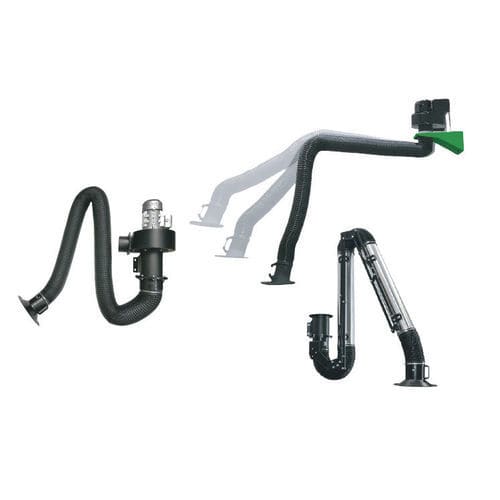

固定式吸气臂 1040 series

壁挂挠性关节型

产品说明
固定式空气引流器，用于带管路的排气系统，能将烟雾和粉尘输送至大型中央排风装置。适用于需要将局部烟气或粉尘外排的工业点吸场景。系统随附排风机、排气软管和墙面安装支架；可旋转的臂体便于在狭小作业区进行定点捕集。

设计与运行
装置集成一台220V排风机（额定 2500 m³/h）和 Ø160 mm 排气软管。可旋转且可定位的抽吸臂可在最低干预下灵活捕集排放点。紧凑型墙面支架简化了安装与维护。

• 电源：220V
• 排风机容量（整机）：2500 m³/h
• 典型型号气流：1300 m³/h
• 软管直径：Ø160 mm
• 标配：排风机、软管、墙面支架和万向臂

型号
表头：库存编码 | 型号 | 长度 MT | 风量 (m3/h) | 电压
104093000152 | 固定式空气引流器（内关节） | 3 mt | 1300 m³ | 220V
104094000152 | 固定式空气引流器（内关节） | 4 mt | 1300 m³ | 220V
104095000152 | 固定式空气引流器（内关节） | 5 mt | 1300 m³ | 220V
104096000152 | 固定式空气引流器（内关节） | 6 mt | 1300 m³ | 220V
104103000152 | 固定式空气引流器（外关节） | 3 mt | 1300 m³ | 220V
104104000152 | 固定式空气引流器（外关节） | 4 mt | 1300 m³ | 220V
104105000152 | 固定式空气引流器（外关节） | 5 mt | 1300 m³ | 220V
104106000152 | 固定式空气引流器（外关节） | 6 mt | 1300 m³ | 220V

Acrobat臂及配件
内关节Acrobat臂 - 表头：库存编码 | 型号 | 风量 (m3/h) | 长度 | 软管直径
104112000152 | 内关节 Acrobat 臂 | 1300 m³ | 2 米 | Ø 160 mm
104113000152 | 内关节 Acrobat 臂 | 1300 m³ | 3 米 | Ø 160 mm
104114000152 | 内关节 Acrobat 臂 | 1300 m³ | 4 米 | Ø 160 mm

外关节Acrobat臂 - 表头：库存编码 | 型号 | 风量 (m3/h) | 长度 | 软管直径
104122000152 | 外关节 Acrobat 臂 | 1400 m³ | 2 米 | Ø 160 mm
104123000152 | 外关节 Acrobat 臂 | 1400 m³ | 3 米 | Ø 160 mm
104124000152 | 外关节 Acrobat 臂 | 1400 m³ | 4 米 | Ø 160 mm

带支架的伸缩臂 - 表头：库存编码 | 型号 | 长度
104132000152 | 带支架的伸缩臂 | 2 米
104133000152 | 带支架的伸缩臂 | 3 米
104134000152 | 带支架的伸缩臂 | 4 米
104135000152 | 带支架的伸缩臂 | 5 米

配件 - 表头：库存编码 | 型号
904000000201 | Acrobat 臂头
904000000202 | 带翻板的 Acrobat 臂头
904000000203 | Acrobat 臂用软管
904000000204 | 固定支架

技术规格

• 排风机电压：220V
• 排风机容量：2500 m³/h
• 型号表中标示的风量：通常为 1300 m³/h
• Acrobat 臂风量：根据类型为 1300–1400 m³/h
• 软管直径：Ø160 mm
• 可用长度：2 m、3 m、4 m、5 m、6 m（取决于型号）
• 配置：可旋转抽吸臂、墙面支架及排气软管随产品提供
