自由输送滚筒 DR-EX

有序钢腈类橡胶

产品概述

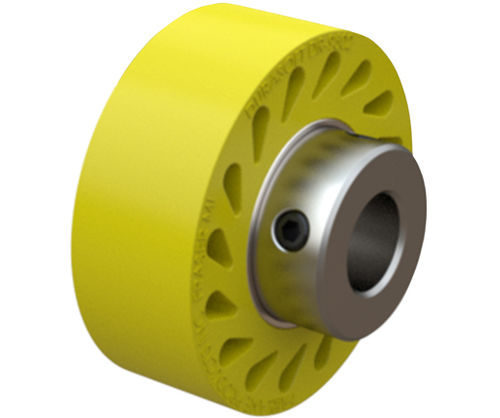

DuraSoft® DR-9502 系列为轴装式滚轮，具有永久粘接于钢芯的弹性体外层。适用于需要柔性接触且需将滚轮可靠固定在轴上的输送与物料搬运场合。轮毂超过滚轮外缘，并配有两颗相距90°的紧定螺钉用于轴固紧。

材料与硬度

• 可选外层材料：聚氨酯（urethane）、丁腈、氯丁橡胶（neoprene）
• 硬度范围：20–95 Shore A（表中示例：35、60、80）

设计与特性

• 光滑接触面与钢芯永久粘接，保证性能一致性
• 轴装型轮毂超出滚轮，便于安装
• 轮毂配有两颗90°间隔的紧定螺钉以固定在轴上
• 弹性体上的“水滴”形孔允许受控弯曲，实现牢固但不损伤的接触

可选零件（表）
Header: ID | Part Number | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Durometer (Shore A) | Material | Color
112833 | DR-9502-35UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 35 | Urethane | Yellow
112847 | DR-9502-35UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 35 | Urethane | Yellow
112850 | DR-9502-35UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 35 | Urethane | Yellow
113225 | DR-9502-35UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 35 | Urethane | Yellow
112880 | DR-9502-60UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 60 | Urethane | Blue
112884 | DR-9502-60UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 60 | Urethane | Blue
112895 | DR-9502-60UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 60 | Urethane | Blue
112863 | DR-9502-60UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 60 | Urethane | Blue
112917 | DR-9502-80UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 80 | Urethane | Red
112918 | DR-9502-80UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 80 | Urethane | Red

说明
所列滚轮均为轴驱动型，钢芯与弹性体外层为永久粘接。可提供聚氨酯（表中示例）、丁腈和氯丁橡胶等材料变体。表中列出可用直径、宽度、硬度及颜色（如有）。

技术规格

• 带轮毂及两颗紧定螺钉（90°）的轴装滚轮
• 钢芯永久粘接于弹性体外层
• 外层材料：聚氨酯、丁腈、氯丁橡胶
• 硬度范围（Shore A）：20–95
• 列示部件的典型外径（D）：2.50 in
• 宽度（W）：0.92 in；轮毂宽度（W2）：0.50 in
• 示例内径（D1）：1.25 in 与 1.37 in
• 按部件提供的孔/插入件尺寸范围（D2）（示例：.501/.505、.626/.631、.751/.756、1.001/1.006）
• 设计特性：弹性体上的“水滴”孔以实现可控接触
