不锈钢定位球塞 0303x series重载弹簧滚珠
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 不锈钢, 弹簧, 钢, 内六角, 重载, 滚珠
产品介绍
产品概要

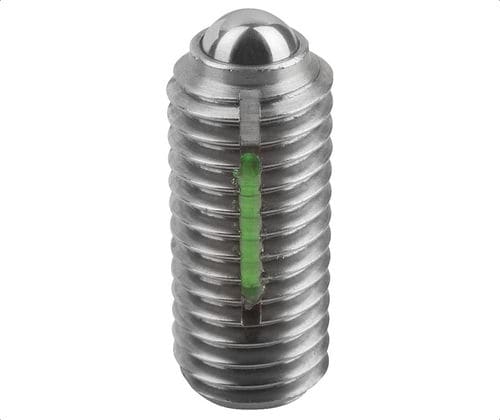

球形弹簧顶针，具有六角端。Long‑Lok 尼龙锁定系统可防止因冲击或振动松动。用于不锈钢型号的为不锈钢套筒、球和弹簧；球体已硬化。提供标准及加强端力选项。
产品类型
部件选项
备注
技术规格
球形弹簧顶针，具有六角端。Long‑Lok 尼龙锁定系统可防止因冲击或振动松动。用于不锈钢型号的为不锈钢套筒、球和弹簧；球体已硬化。提供标准及加强端力选项。
产品类型
- 03036 — 带尼龙锁定的弹簧顶针（不锈钢本体与球，标准端力）
- 03036 — 带尼龙锁定的弹簧顶针（不锈钢本体与球，加强端力）
- 03031 — 带尼龙锁定的弹簧顶针（钢制本体与球，标准端力）
- 03031 — 带尼龙锁定的弹簧顶针（钢制本体与球，加强端力）
部件选项
- 03036-A2 | 螺纹 1/4-20 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126530
- 03036-AJ | 螺纹 1/4-28 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126559
- 03036-A3 | 螺纹 5/16-18 | D1 0.20 in | L 0.71 in | L1 0.31 in | H 0.06 in | S 5/32 in | F1 3.37 lbs | F2 6.74 lbs | PN 126534
- 03036-A4 | 螺纹 3/8-16 | D1 0.24 in | L 0.91 in | L1 0.35 in | H 0.08 in | S 3/16 in | F1 4.50 lbs | F2 7.87 lbs | PN 126536
- 03036-A5 | 螺纹 1/2-13 | D1 0.31 in | L 1.02 in | L1 0.39 in | H 0.10 in | S 7/32 in | F1 6.74 lbs | F2 12.36 lbs | PN 126554
- 03036-A6 | 螺纹 5/8-11 | D1 0.39 in | L 1.30 in | L1 0.55 in | H 0.14 in | S 5/16 in | F1 14.61 lbs | F2 28.10 lbs | PN 126556
备注
- 表中单位为英寸和磅（in, lbs）。
- 螺纹尺寸和尺寸值对应于部件号 / SKU 指示的可用 SKU。
技术规格
- 类型：球形弹簧顶针，带六角端。
- 锁定：Long‑Lok 尼龙锁定系统以防止因冲击或振动松动。
- 材料：不锈钢套筒、不锈钢球和不锈钢弹簧用于不锈钢变体；钢制本体/球可选。
- 表面处理：不锈钢套筒为自然表面；球体经过硬化处理。
- 端力变体：标准和加强端力可选（F1、F2 值见部件选项）。
- 可用螺纹/示例 SKU：1/4-20（03036-A2）、1/4-28（03036-AJ）、5/16-18（03036-A3）、3/8-16（03036-A4）、1/2-13（03036-A5）、5/8-11（03036-A6）。
- 尺寸公差：L1 公差 ±0.02 in。
- 系列：0303x 系列；零件编号包括 03036 和 03031 变体。
