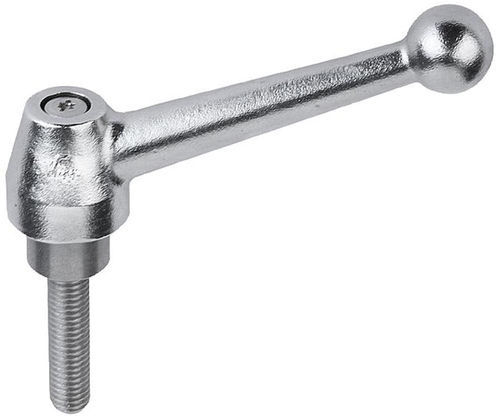

钢紧链器 06440

不锈钢不氧化可调节

描述
可调张紧杆 06441，带花键啮合头：拉起手柄可脱开花键，实现自由旋转以便重新定位；放开手柄后花键重新啮合以进行夹紧。手柄为不锈钢并电解抛光。不锈钢款的螺柱为不锈钢。所有尺寸和螺纹以英寸为单位表示。

产品类型

• 06441 – 可调张紧杆：不锈钢手柄与不锈钢螺柱
• 06440 – 可调张紧杆：不锈钢手柄与内螺纹
• 06441（钢） – 钢制手柄与螺柱
• 06440（钢） – 钢制手柄与内螺纹

零件选项
螺纹：

• 3/8-16
• 1/2-13

螺纹长度（英寸）：

• 0.79
• 1.18
• 1.57
• 1.77
• 1.97
• 2.36

零件表（所选行）
表头: ID | SKU | 螺纹 | L (英寸) | D (英寸) | D1 (英寸) | D2 (英寸) | H (英寸) | H1 (英寸) | H2 (英寸) | H3 (英寸) | A (英寸) | A1 (英寸) | 齿数
115373 | 06441-11A4X20 | 3/8-16 | 0.79 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115375 | 06441-11A4X30 | 3/8-16 | 1.18 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115389 | 06441-11A4X40 | 3/8-16 | 1.57 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115397 | 06441-11A4X45 | 3/8-16 | 1.77 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115399 | 06441-11A4X50 | 3/8-16 | 1.97 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115407 | 06441-11A4X60 | 3/8-16 | 2.36 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115423 | 06441-11A5X20 | 1/2-13 | 0.79 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115437 | 06441-11A5X30 | 1/2-13 | 1.18 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115461 | 06441-11A5X40 | 1/2-13 | 1.57 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115467 | 06441-11A5X45 | 1/2-13 | 1.77 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24

特性 / 技术规格

• 本体：钢或不锈钢（根据型号）
• 手柄：不锈钢（电解抛光）或钢
• 螺柱：不锈钢型号为不锈钢螺柱
• 表面处理：钢本体型号为hammertone粉末涂层；不锈钢手柄为电解抛光
• 操作：拉起手柄以解除花键（允许定位时自由旋转），放开以重新啮合并完成夹紧
• 单位：英寸（产品数据以英寸表示）
• 可用螺纹：3/8-16、1/2-13
• 可用螺纹长度（英寸）：0.79、1.18、1.57、1.77、1.97、2.36
• 齿数（所列零件）：24
