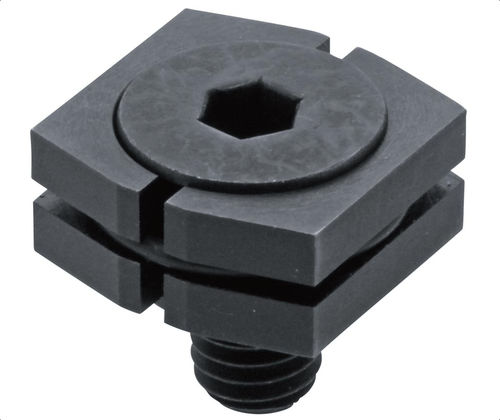

平面式楔形夹具 CP132 series

钢

描述
拧紧六角螺钉使夹钳的爪向外和向下展开，从而防止工件抬起。设计用于将两个工件夹紧到固定止挡上。低矮（低外形）且体积小，可缩短装夹时间并提高每次装载的工件数量。CP132-A 使用沉头螺钉；CP132-B 使用内六角圆柱头螺钉。爪：SNCM439 钢，硬度 HRC33-39，黑色氧化表面处理。垫圈：4135 钢，黑色氧化处理。O 型圈：氟橡胶。

零件选项（表）
ID | SKU | 零件编号 | 螺纹 | L at W Max. mm | W Min. mm | W Max. mm | W1 mm | W2 mm | W3 mm | H at W Min. mm | H at W Max. mm | H1 at W Min. mm | K mm | 夹紧力 (Lbs) | 允许螺钉扭矩 (ft/lbs) | PN
132036 | CP132-05001A | CP132-05001A | M5x0.80x15 | 9.5 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 0.3 | 3 | 449 | 3.17 |
132037 | CP132-05001B | CP132-05001B | M5x0.80x16 | 9.6 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 6.2 | 4 | 674 | 3.98 |
132038 | CP132-06001A | CP132-06001A | M6x1.00x16 | 9.3 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 0.3 | 4 | 786 | 5.38 |
132039 | CP132-06001B | CP132-06001B | M6x1.00x18 | 10.2 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 7.3 | 5 | 1,011 | 6.72 |
132040 | CP132-08001A | CP132-08001A | M8x1.25x20 | 11.3 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 0.4 | 5 | 1,124 | 13.28 |
132041 | CP132-08001B | CP132-08001B | M8x1.25x25 | 14.9 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 9.8 | 6 | 2,023 | 16.23 |

媒体
产品视频：cp132.mp4
规格文件：cp132-e.pdf

特性 / 技术规格

• 型号：CP132（楔形类型，迷你）
• 功能：拧紧六角螺钉使爪向外和向下展开以防止工件抬起；用于将两个工件夹紧到固定止挡
• 低矮外形、小尺寸，可实现更快的调试和更高的每次装载工件数
• 变体：CP132-A（沉头螺钉）和 CP132-B（内六角圆柱头螺钉）
• 爪：SNCM439 钢，硬度 HRC33-39，黑色氧化处理
• 垫圈：4135 钢，黑色氧化处理
• O 型圈：氟橡胶
• 可用螺纹/零件包括：M5x0.80x15、M5x0.80x16、M6x1.00x16、M6x1.00x18、M8x1.25x20、M8x1.25x25（详见表格尺寸数据与夹紧力）
• 夹紧力（表格示例）：449 lbf（CP132-05001A）至 2,023 lbf（CP132-08001B）
