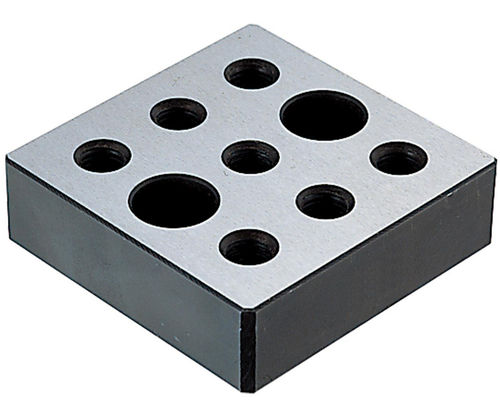

组件支架 BJ631 series

用于零件钢碳钢

描述
中段延伸支撑块为可堆叠的支撑块，用于在模块化工作支撑的网格点之间精确定位组件。材料为1045钢，上下表面经精密磨削处理，表面为黑色氧化处理以提供基础防腐保护。

产品类型

• BJ631 — 中段延伸支撑块
• BJ632 — 延伸支撑块

零件选项（表）
ID | SKU | 零件编号 | 螺纹 (T) | T1 适用于 SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | 通孔 | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | 通孔 | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | 通孔 | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |

文档
本产品的规格PDF可用。

规格 / 技术参数

• 材料：1045钢
• 表面处理：黑色氧化
• 上下表面：精密磨削
• 设计：可堆叠的支撑块
• 功能：允许在网格点之间定位组件
• 系列 / 型号：BJ631（另有 BJ632）
