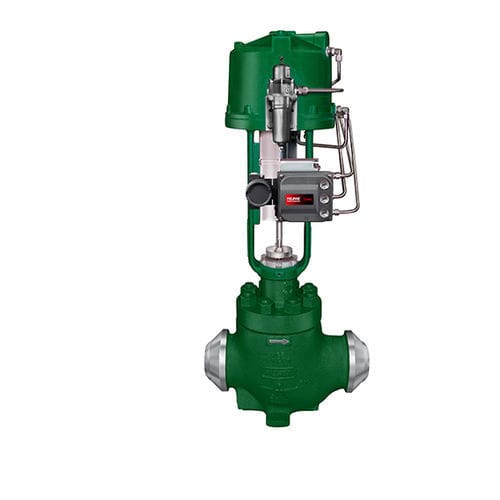

塞栓阀门 EH

手动制动控制

费希尔™ （Fisher™） EH 系列阀门专用于高压应用。 这些阀门组态融合了经验证的成熟流体介质成型技术，使流通能力更大，同时兼有阀内件设计技术，确保严苛应用中的可靠性。 主要功能 改进的阀笼设计 — 钻孔阀笼作为标准配置，可提供出色的强度和额外的抗破坏性振动能力。 特殊结构材料可随时供应。 经济高效的管道连接 — EH 阀门提供扩径端部连接结构，无需使用管道异径接头，同时可适应大尺寸管道布置。 O 型圈阀座环垫片结构 — 通过使用 O 型圈结构，可在高达 232°C（450°F）的温度下，以更小的阀座环安装扭矩提供出色的关断性能。 EHT 阀门标配 O 型圈结构。 平板阀座环垫片结构可用于设计温度较高和/或采用 NACE 结构的情况（在这些情况下，无法提供合适的 O 型圈材料）。 提高的压力/温度额定值 — 钢制 EH 和 EHA 阀门采用对接焊端部连接结构，具有中等标准等级。 通过无损检测，这些阀门符合 ASME 中等特殊等级标准，适用于压力/温度更高的应用。 具体额定值见表 7。 阀内件使用寿命长 — 阀笼、阀塞、阀笼导向机构和其他阀内件在所有应用中均标配硬化结构材料，可提供出色的耐磨性。 在所有应用中，坚固的阀笼导向机构可提高阀芯的稳定性， 进而降低振动和其他机械应力，有助于延长阀内件使用寿命。 低流量调节/严密关断 — Micro-Form 或 Micro-Flute 阀塞在高压、低流量应用中具有出色的量程比。 提供多种受限端口直径选择，有助于匹配阀门容量与所需流量，帮助实现全行程的必要调节，并有助于防止阀座附近流量受到限制。 高温、V 级关断 — 使用金属 C 型密封，可使 CL2500 级阀门在端口尺寸不超过 4-3/8 英寸以及 CL1500 级阀门在端口尺寸不超过 5-3/8 英寸的工况下，实现高达 593°C（1100°F）的 V 级关断。 金属 Bore 型密封环可实现高达 593°C（1100°F）的 V 级关断，适用于端口尺寸不小于 5-3/8 英寸的工况。 出色的阀杆密封 — 高密封性填料系统提供出色的密封性能，可避免贵重或危险过程流体的泄漏，并防止危险或污染流体排放到大气中。 该系统采用石墨填料和重型动态载荷结构。 高容量 — 在设计流路时仔细考虑了空气动力学和流体动力学原理，使容量比具有同等端口尺寸和行程的传统阀门高出 30% 到 40%。
