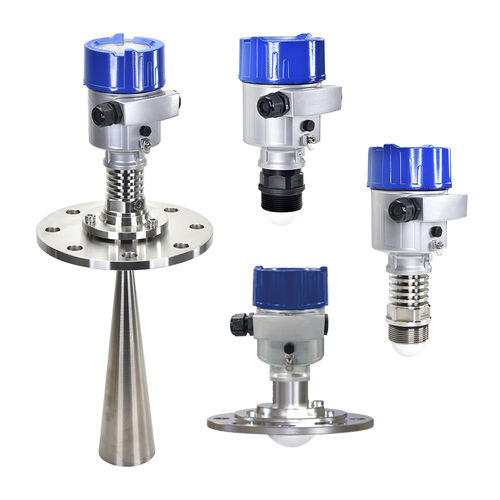

FMCW雷达液位变送器 JFR series

用于固体液体2线式

JFR雷达波物液位传送器采用的是非接触测量方式，安装简便、易于维护、适用于高温、高压桶槽和腐蚀性强的物料量测，精确度高、使用场合广泛。 测试项目及引用标准： FMCW雷达(JFR)：频率调变连续波，使用高频(GHz等级)扫描的方式，将电磁波经由天线发射到被测物，经过一段时间反射回接收端。当发射波经由被测物反射回来，再通过天线接收，发射波与接收波会产生一频率差，利用此一频率差可进一步计算出从发射端到被测物的距离。由此应用经换算可测得桶槽中物料的容量。本公司FMCW雷达使用XBand的扫描频段量测，带宽约0.5GHz，中频讯号的时域讯号经由快速傅立叶变换(FFT)成频域上的频谱，能准确的将主讯号与背景噪声分辨出来及多重回波处理。使用锁相回路(PLL)电路可以准确且稳定输出所要的调变频率，使输出讯号的频率更加稳定，提高系统的量测线性度。
