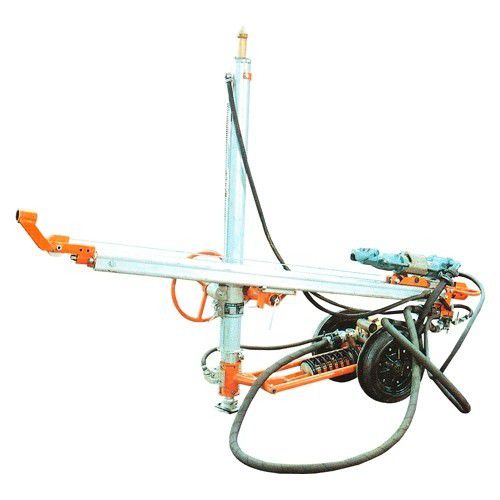

旋转钻井装置 VS-1

VS-1 钻孔系统设计用于钻直径不超过 50 毫米、长度不超过 12 米的短孔。建议在地下建筑业、采矿业、混凝土建筑修复等领域使用锚固技术钻孔爆破。 钻孔系统的尺寸使其非常适合在狭小和难以进入的地方使用。 工作原理 钻孔系统由一个支撑柱组成，支撑柱上安装有用于引导钻锤的支架，支架上安装有双轮底盘，使操作更加方便。支架后部是控制器，内含主要控制元件。 钻孔系统中的支撑柱包括一个在活塞杆弹出方向上具有双倍有效面积的气缸。在支撑气缸上有一个可移动的单动式气缸，套筒在齿梳上移动，控制台用于夹紧支架。 钻孔支架由串联的两个气缸组成。主气缸由支架主体组成，钻锤在支架上侧移动。位于支架侧面的辅助气缸可实现支架在钻孔方向所需的纵向移动。支架可在控制台上以任意角度倾斜。 钻孔系统的控制面板可集中控制所有功能。钻孔装置的设计可由一名员工操作。
