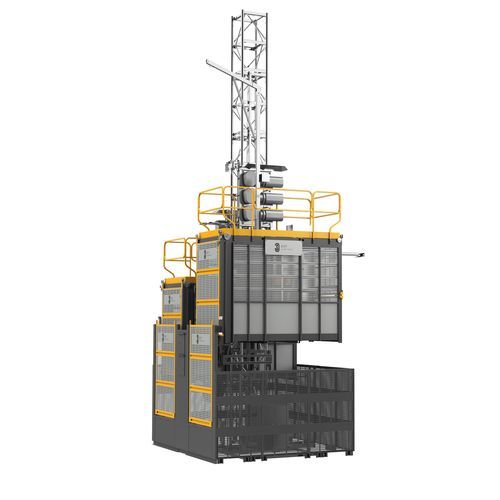

齿条式电梯 CH Series

电动机动用于建筑

概述
CH系列施工升降机面向高层建筑的高频次施工物流设计。提供单笼（CH200）和双笼（CH200/200）配置，采用齿轮-齿条驱动和变频控制，可在可选速度下将人员和物资提升至最高63 m/min。该系列适合连续现场使用，在保证通行能力、安全装置和节能驱动选项方面实现平衡，以满足紧张的施工进度需求。

特点

• 支持双笼同时运行
• 可选高速，最高可达63 m/min
• 节能型变频控制（VFC/VFD）

优点

• 在单根塔柱上将垂直运输能力翻倍
• 垂直运输速度快，缩短周转时间
• 启动电流低，有利于现场电源管理

收益

• 物流吞吐：支持班次高峰及物料同时运送
• 运行效率：最小化前往上层的等待与运输时间
• 成本控制：降低现场能耗和峰值功率需求

产品详情

• 安全装置：超速锁定装置在下降速度超过额定值时自动锁定，切断升降机电源并立即停止。
• 连系（Tie-in）：将升降机塔与建筑结构锚固的关键承载件，限制塔体摆动，传递横向荷载，保证设备的安全稳定垂直提升。
• 驱动单元：齿轮电机驱动小齿轮沿齿条上下移动，使滚轮在塔架上行走。
• 塔节：作为主要承重结构的模块化塔节，提供垂直导向，可根据需要增加节数以延长工作高度。
• 齿条与小齿轮驱动：一种强制驱动系统，用于实现精确受控的垂直运动。
• 变频器（VFD）：实现升降机控制逻辑，提供平稳起停；可集成智能控制和语音模块以改善乘坐舒适性与操作控制。

规格（表）
型号 : CH200（单笼） | CH200/200（双笼）
额定载荷 : 2000 kg | 2000 / 2000 kg
速度 : 0–46 m/min 或 0–63 m/min | 0–46 m/min 或 0–63 m/min
控制系统 : VFC（VFD）
电机功率 : 2×11 / 2×18.5 / 3×11 / 3×18.5 kW | 2×(2×11) / 2×(3×18.5) kW
笼厢尺寸 : 3200 × 1500 × 2200 mm | 3200 × 1500 × 2200 mm
最大高度 : 可达300 m（可通过增加塔节延长）

技术规格

• 系列：CH Series
• 配置：单笼（CH200）和双笼（CH200/200）
• 额定载荷（单笼）：2000 kg；（双笼）：2000 / 2000 kg
• 运行速度：可选择 0–46 m/min 或 0–63 m/min
• 控制：变频控制（VFC / VFD）
• 电机功率选项：2×11 kW、2×18.5 kW、3×11 kW、3×18.5 kW；双笼：2×(2×11) 或 2×(3×18.5) kW
• 笼厢尺寸：3200 × 1500 × 2200 mm
• 最大工作高度：可达300 m（塔节可延长）
• 驱动类型：齿条与小齿轮强制驱动
• 关键部件：超速安全锁、连系锚固系统、减速电机驱动单元、塔节、齿条与小齿轮、具有平稳起停和智能控制/语音模块的VFD
