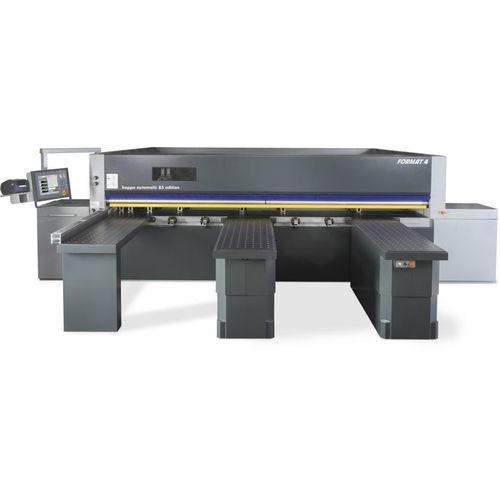

紧凑、高效、精确 — 压梁推台锯 Format4 kappa automatic 85 edition

Format4 kappa automatic 85 edition 是一款重载型压梁（推台）锯，适用于工业面板加工，配备钢制压梁和坚固的材料推进器。该机用于批量生产时具有高重复性和高精度，集成了现代触摸屏控制终端和可配置的切割流程。本款主锯在85版中约为9 kW，锯片突出量85 mm，可选切割长度为3200、3800或4300 mm。

亮点

• 工业连续运行下的稳定高性能
• 按客户需求优化的生产解决方案
• 坚固的工业设计和优质零部件
• 多种规格包及高科技选项
• 工程级精度与重复性
• 友好的触摸屏操作体验
• 获奖的人机工程设计
• 奥地利制造，质量标准严格
• 高生产率与高稼动率
• 购前、购中及购后提供完善服务
• 支持自动化及集成方案
• 软件与机器由同一供应商提供
• 可定制的融资与项目支持

型号 / 机型信息

• kappa automatic 85 edition：切割长度选项 3200、3800、4300 mm；锯片突出 85 mm；可变进给速度 1–60 m/min；触摸屏控制终端；主电机约 12 HP（9 kW）。
• kappa automatic 100 edition（相关型号）：切割长度选项 3200、3800、4300 mm；锯片突出 95 mm；可变进给速度 1–60 m/min；触摸屏控制终端；主电机约 18 HP（13.5 kW）。

详细功能与配置（选项节选）

• 可独立控制的气垫侧板：侧板配备三台独立风扇，可分别控制，便于面板搬运并节约能耗。
• 覆面板用导向：为覆面板切割配备专用导向装置，确保尺寸精度。
• 带主锯和镜面锯（Veneer/Scoring）单元的锯车：主锯和镜面锯在研磨并淬火的圆导轨上运行，运动平稳且切割角度精确；切割高度可手动、气动或电动调节。
• 镜面锯电动调节（可选）：通过伺服电机实现0.01 mm 精度的调节，可通过控制终端设定以获得无撕裂的切割面。
• 气垫台上的附加操作终端：节省时间并提高生产效率。
• 滚筒输送道：支持面板运输并确保精确送料到切割线。
• 双导向材料推进器：整钢结构，两侧导向，配磁性测量带和高精度伺服电机，实现最大重复性。
• 锯车驱动：锯车速度可变且稳定（1–60 m/min），可在控制面板设定；齿轮齿条传动保证稳定切割质量。
• 压梁/压紧装置：压辊将工件压向挡板，保证50–1200 mm 宽度工件的精确90°角；压梁在切割前下降，夹紧工件并支持粉尘与碎屑抽取；压力可手动调节，最大 3 bar。
• 流程可靠性：可与切割优化软件集成，并可对每件工件打印标签（订单数据、CNC程序、用途等），增强流程控制。
• 操作简便：基于 Windows 的直观控制软件；可选 Ardis 切割优化软件与标签打印机。
• 可视化设计：灵活的操作终端和压梁观察窗确保关键信息一目了然。
• 两级切割高度：可从控制面板选择锯片突出量（例如 40–85 mm），以优化单片和成束切割的齿入角。
• 工件夹紧：坚固的钢制气动夹具用于安全且不损伤地夹持面板堆叠（开启高度85 mm）及单片面板。
• 可选前置升降台系统（剪叉升降台）：替换标准侧板以提高效率和操作舒适性。
• 提供高效的软件包以最大化效率并简化操作。

技术规格

• 切割长度选项：3200 mm、3800 mm、4300 mm
• 锯片突出：85 mm（kappa automatic 85 edition）— 100 edition 变体为 95 mm
• 主锯电机功率：85 edition 约 12 HP（9 kW）；100 edition（变体）最高约 18 HP（13.5 kW）
• 主锯锯片直径参考：350 mm（产品家族参考值）
• 镜面锯单元：独立单元；镜面锯电机约 1.1 kW；镜面锯片直径约 150 mm；可选伺服电机 0.01 mm 精度电动调节
• 可变进给/锯车速度：1–60 m/min（可由控制面板调节）
• 控制：触摸屏控制终端（基于 Windows 的软件）
• 气垫侧板：每台侧板三台独立风扇，可单独控制
• 材料推进器：整钢、双导向、磁性测量带、高精度伺服电机和坚固夹具以确保高重复性
• 压梁：手动调节至最大 3 bar；集成粉尘与碎屑抽取
• 工件夹紧：钢制气动夹具，开启高度 85 mm
• 选项：前置升降台（自动剪叉升降台）、标签打印机、Ardis 切割优化软件、自动化解决方案及多种规格包
